積層造形のコンポーネントを配置する

積層マシンを選択した積層セットアップがあることを確認します。

[製造] 作業スペースのツールバーで、 [積層] > [位置] > [整列] をクリックします。

[積層配置]ダイアログが[オブジェクト]タブが選択された状態で開きます。

既定では、セットアップ内のすべてのコンポーネントが自動的に選択されます。ダイアログに、コンポーネントの一覧が表示されます。選択内容を変更する場合は、キャンバスでコンポーネントをクリックして、選択または選択解除します。

[配置タイプ] を選択して、選択したコンポーネントを積層マシンのビルド ボリューム内で配置する方法を決定します。次のいずれかを選択します。

• 2D 配置(実際の形状): ビルド プラットフォーム上の単一レイヤにコンポーネントを配置します。
• 3D 配置(実際の形状): コンポーネントの実際の形状に基づいて配置を最適化し、より高い保圧密度を実現します。

並べ替えタイプを選択して、1 つのセットアップにすべてのコンポーネントを収めることができない場合のコンポーネントの優先順位をコントロールします。次のいずれかを選択します。

• 優先度: 配置する各コンポーネントの優先度を個別に指定します。
• ボリューム: ボリュームに基づいて大きいものから小さいものへと、コンポーネントが自動的に並べ替えられます。
• 手動: コンポーネントを配置する正確な順序を指定します。コンポーネント テーブルで上から下に並べ替えます。

配置オプションを選択します。

• [中央] は、最初のコンポーネントをビルド プラットフォームの中央に配置し、後続のコンポーネントはその周囲に円形に配置します。

• [左下隅] は、最初のコンポーネントをビルド ボリュームの左下隅付近に配置し、後続のコンポーネントは X 軸、Y 軸、最後に Z 軸の順に配置します。

[並べ替えタイプ] に [優先度] を選択した場合は、コンポーネント テーブルで、各コンポーネントの [優先度] のレベルを設定します。優先度が高いものが優先されます。

(省略可能)コピーと回転の設定を調整します。

1. [コピーを作成] グループで、 [グローバル数量] の乗数を入力します。

   ヒント: コンポーネント テーブルの [数量] 列で、個々のコンポーネントに対してこのグローバル設定をオーバーライドすることができます。

2. (オプション)配置プロセス中にコンポーネントを回転させて保圧効率を向上させるには、 [回転] チェックボックスをオンにして、 [グローバル X 回転] 、 [グローバル Y 回転] 、 [グローバル Z 回転] のオプションを選択します。

   ヒント: コンポーネント テーブルの [回転] 列で、個々のコンポーネントに対してこのグローバル設定をオーバーライドすることができます。

3. (省略可能) [グローバル X 回転] 、 [グローバル Y 回転] 、 [グローバル Z 回転] の 2 つ以上に増分が設定されている場合(90 度増分など)、 [複合軸回転] チェックボックスが使用可能になります。コンポーネントを同時に複数の軸を中心に回転させるには、これを選択します。これにより、方向が増加し、多くの場合、保圧密度が高くなります。選択解除すると、コンポーネントは一度に 1 つの軸を中心に回転します。

   注: コンポーネントの [回転] を [カスタム] に設定し、複数の軸の増分を指定すると、コンポーネントごとに同じオプションを使用できます。[コンポーネント]ダイアログで、 [複合軸回転] を使用して、そのコンポーネントに複合軸回転を使用するかどうかをコントロールします。

選択されていないコンポーネントの処理方法を選択します。次のいずれかを選択します。

• [位置をロック] では、現在の位置が保持されます。選択されていないコンポーネントがマシンのビルド ボリューム内にある場合、選択したコンポーネントはその周囲に配置されます。

• [ビルド ボリュームの外側に移動] では、選択したコンポーネントを配置する前にビルド ボリュームから削除します。

(省略可能) [間隔] タブで、次のとおり設定を調整します。

• [プラットフォームのクリアランス] を入力して、コンポーネントの下部からビルド プラットフォームまでの距離を設定します。
• [フレームの幅] を入力して、配置の境界からビルド ボリュームの端までの距離を設定します。
• [天井のクリアランス] を入力して、コンポーネントの上部からビルド プラットフォームの上部までの距離を設定します。
• [オブジェクト間隔] を入力して、コンポーネント間の最小距離を設定します。
• [ボクセル サイズ] を入力して、間隔の計算に使用される最小単位(ボクセル)を設定します。ボクセル サイズを小さくすると、間隔がより正確になります。

(省略可能) [ソルバー] タブで、次のとおり設定を調整します。

1. 配置中のコンポーネントのインターロックを防ぐには、 [インターロックを回避] チェックボックスをオンにして、 [方法] オプションを選択します。

   • 境界ボックス: コンポーネントの外側寸法を使用してインターロックを検出します。
   • 並進: 並進移動を使用してインターロックを検出します。

2. 配置に適用する基準を指定するには、 [配置基準] テーブルで、適用する基準を選択するか、無視する基準の選択を解除します。

   注: 配置基準は、 [オブジェクト] タブで [回転] チェックボックスがオンになっている場合にのみ適用されます。

[OK] をクリックします。

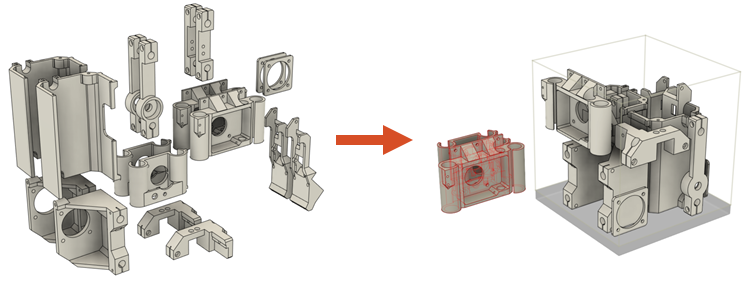

3D 配置(実際の形状)を使用して配置されたコンポーネントの例。
