積層セットアップを作成する

積層 FFF 機能、積層 SLA/DLP 機能、積層 MJF 機能、積層 SLS 機能、積層 MPBF 機能、または積層結合剤噴射機能を備えたマシンを使用する場合は、次の手順に従います。積層 DED 機能を備えたマシンの場合は、「積層複合軸堆積の積層セットアップを作成する」を参照してください。

1. キャンバスでモデルを開きます。

2. [製造]作業スペースのツールバーで、[積層] > [セットアップ] > [新しいセットアップ] をクリックします。

   [セットアップ]ダイアログが開きます。

3. [マシン]の横にある[選択]をクリックして、積層マシンを検索して選択します。

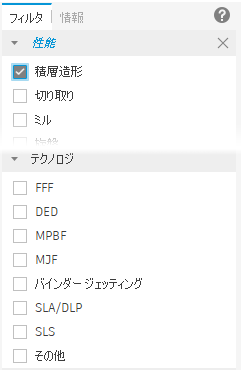

   ヒント: マシン ライブラリの右側のペインで、[テクノロジ]でフィルタすると、選択できるマシンの数が削減されます。



4. (省略可能)選択したマシンにプリント設定が関連付けられていない場合、または関連付けられているプリント設定を変更する場合は、[プリント設定]の横の[選択]をクリックしてプリント設定を選択します。



5. [操作タイプ]は[積層]に設定したままにします。

6. (省略可能)既定では、セットアップを作成するときに、選択したすべてのコンポーネントを Fusion がキャンバス上に自動的に配置し、積層マシンのビルド ボリューム内に収まるようにします。自動配置を行わない場合は、[配置]チェックボックスをオフにします。

7. (省略可能)既定では、選択したボディはアクティブな製造モデルに追加されます。製造モデルが存在しない場合は、Fusion によって作成されます。セットアップで使用する製造モデルを変更するには、[製造モデル]リストからオプションを選択します。

8. [OK]をクリックします。

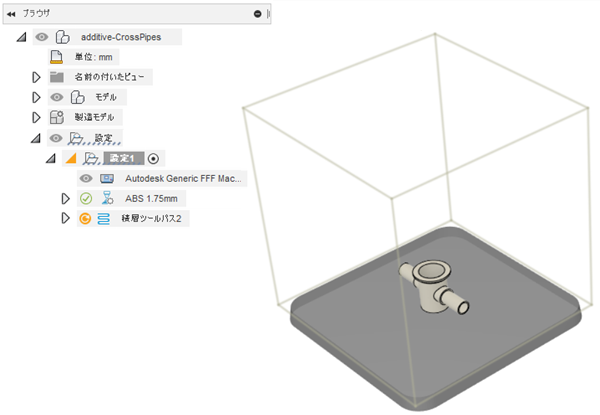

   [セットアップ]ダイアログが閉じます。ツールバーが更新され、選択した積層マシンの機能に使用できる工具が表示されます。
