積層複合軸堆積の堆積工具をコピーまたは作成する

積層セットアップを作成した後、工具ライブラリを使用して、サンプル堆積工具をコピーするか、堆積工具を作成します。現在、サポートされている堆積工具には、電気アーク線、レーザー粉末、およびレーザー ワイヤの工具があります。

サンプル堆積工具をコピーする

Fusion にはサンプル堆積工具が用意されており、それぞれがさまざまな材料用のサンプル プリセットを持っています。サンプル堆積工具をコピーしてそのまま使用したり、カスタマイズすることができます。

1. [製造]作業スペースのツールバーで、[積層] > [管理] > [工具ライブラリ] をクリックします。

   [工具ライブラリ]が開きます。

2. 左ペインで、[Fusion ライブラリ] > [サンプル堆積工具]を選択します。

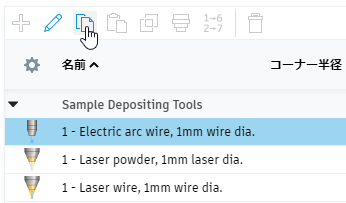

3. 中央のペインで、目的のサンプル堆積工具を選択し、[工具をコピー] をクリックします。



4. 左ペインで、サンプル堆積工具をコピーするローカル フォルダを選択します。

5. 中央ペインで、[工具を貼り付け] をクリックします。

6. (省略可能) サンプル堆積工具を編集するには、中央ペインで、[工具を編集] をクリックします。

堆積工具を作成する

適切なサンプル堆積工具がない場合は、要件を満たす堆積工具を作成します。

1. [製造]作業スペースのツールバーで、[積層] > [管理] > [工具ライブラリ] をクリックします。

   [工具ライブラリ]が開きます。

2. 左ペインで、堆積工具を保存するライブラリ フォルダを選択します。

3. 中央のペインで、[新規工具] をクリックします。

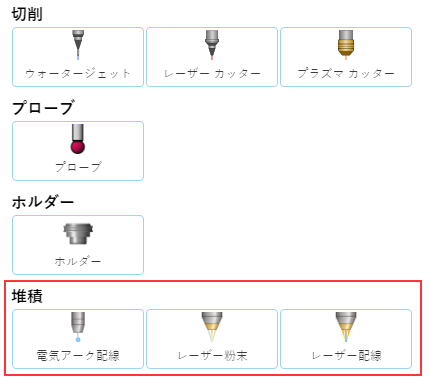

4. [堆積]グループで、堆積工具のタイプを選択します。



5. (省略可能) [一般]タブで、堆積工具の説明、ベンダー、識別番号、およびベンダーの Web サイトまたは連絡先情報へのリンクを入力します。

6. (省略可能) [堆積ヘッド]タブで、堆積工具のホルダーを選択し、工具のタイプを確認して、工具の計測単位を選択します。

7. [堆積データ]タブで、堆積の形状(ビード幅やレイヤの厚さなど)、堆積工具のさまざまな送り、および積層マシンに固有のさまざまな流量に関する情報を入力します。

   注: パラメータは、選択した堆積工具のタイプによって異なります。
   ヒント: パラメータは既定のプリセットとして保存されます。材料、マシン、またはアプリケーションごとに異なる複数のパラメータのプリセットを作成するには、[プリセットを追加] をクリックし、名前を入力して、必要に応じて設定を変更します。



8. [ポスト プロセッサ]タブで、NC プログラム内で識別するための工具番号を入力し、コメントを入力して、工具長オフセットを識別するための数字を入力します。

9. [承認]をクリックして堆積工具を作成します。

10. [閉じる]をクリックします。

次に、フィーチャ構造積層ツールパスを生成します。
