積層複合軸堆積のデザインを準備する

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。

フィーチャ構造積層ツールパスは、CAD モデルのサーフェスから生成されます。積層ツールパスを生成する前に、堆積させるフィーチャと、フィーチャが堆積される基準サーフェスを、コンフォーマルレイヤで準備する必要があります。

フィーチャと基準サーフェスが含まれているデザインを開くか、作成します。

基準サーフェスには、平面または非平面を使用できます。非平面の基準サーフェスは、円柱状サーフェス、回転サーフェス、または任意サーフェスです。

注: 基準サーフェスは、上に堆積させるフィーチャよりも大きくする必要があります。
デザインが最終的な機械加工パーツのものである場合は、ビルドを成功させるために、フィーチャを削除し、サーフェスにストックを追加して単純化します。

ヒント: 製造モデルを使用すると、元のデザインのジオメトリに影響を与えずに、製造用に単純化されたデザインを作成することができます。

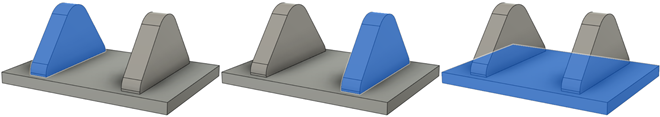

堆積されるフィーチャと基準サーフェスが、単一の結合されたボディではなく、個別のボディであることを確認します。モデルが 1 つのボディである場合は、分割します。
