工具方向の加工角度を設定する

2D および 3D フライス加工法の加工角度を設定することで、工具方向に対するコントロールを向上させることができます。Fusion では、キャンバス上にマシン モデルが表示されるため、工具のワークピースとの相互作用を視覚化し、効果的に角度を調整することができます。

1. [製造]作業スペースで、マシン モデルにリンクされたマシン定義を使用してフライス加工セットアップを作成します。

2. フライス加工操作を作成します。

3. [複合軸] タブを選択します。

4. 2D フライス加工操作を作成していて、 [加工タイプ] を使用できる場合は、 [3 軸] を選択します。

5. [工具方向] チェックボックスをオンにします。

6. 加工角度を有効にします。

   • 2D フライス加工操作では、 [加工角度] チェックボックスをオンにします。

     注: [基本設定] > [一般] > [製造] > [オプション機能] で [2D 加工での工具方向の回転と傾斜] チェックボックスがオンになっている場合、 [加工角度] チェックボックスは [角度を選択] リストに置き換わります。この場合、 [角度を選択] リストから [加工角度] を選択します。

   • 3D フライス加工操作では、 [角度を選択] リストで [加工角度] を選択します。

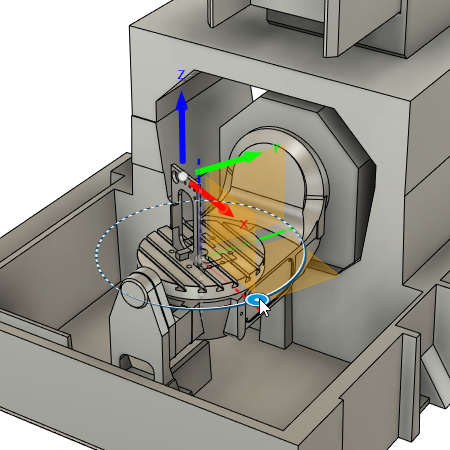

7. A、B、C 軸の入力ボックスに目的の角度を入力するか、キャンバス上のマニピュレータを使用して角度を設定します。



   角度を変更すると、マシン モデルが更新されます。値がマシンのキネマティクスで指定された範囲内にあることを確認します。

8. (省略可能)加工角度を反転するには、 [方向を切り替える] をクリックします。

9. (省略可能)マシン モデルの動作をプレビューするには、 [マシンをプレビュー] の横にある [開く] をクリックし、ダイアログのオプションを使用します。
