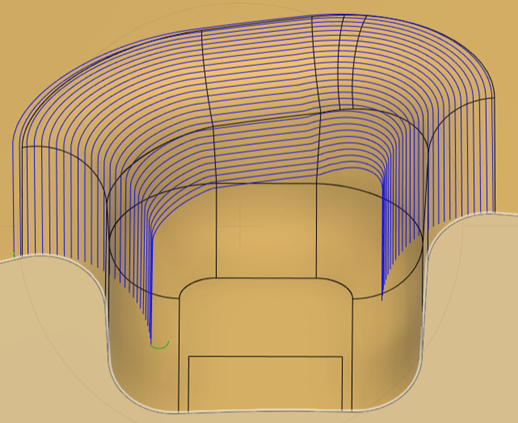

ブレンド ツールパスを生成

[製造]作業スペースのツールバーで、[ミル] > [3D] > [ブレンド] をクリックします。

[ブレンド] ダイアログが開きます。

[工具] タブで、 [選択] をクリックして工具を選択します。使用する工具を作成していない場合は、 [工具ライブラリ] ダイアログの左側のパネルで、Fusion ライブラリから工具を選択します。

[ジオメトリ] タブの [ドライブ サーフェス] の横にある [選択] をクリックして、加工するサーフェスを選択します。

[次のものを使用するオフセット パス] オプションを選択して、ツールパスがジオメトリに沿って追従する方法をガイドします。次のいずれかを選択します。

• [サーフェス境界] は、選択したドライブ サーフェスの境界を使用します。
• [曲線選択] は、2 つの曲線間のオフセットを設定し、曲線が平行な場合に等間隔の切削ピッチを作成します。

[次のものを使用するオフセット パス] オプションに [曲線選択] を選択した場合は、 [ドライブ曲線] の横にある [選択] をクリックし、ツールパス作成のガイドとなる曲線を選択します。

1. 加工領域の外周で開始ドライブ曲線を選択します。この曲線はリストの先頭である必要があり、加工領域の 1 つのエッジを定義します。

2. (省略可能) 1 つまたは複数の中間ドライブ曲線を選択します。それぞれが加工領域内のサーフェス エッジで、かつ開始曲線と終了曲線の間にある必要があります。開始曲線と終了曲線がかなり異なる場合、中間曲線によって、ツールパスの進行がより滑らかになります。リスト内の中間曲線の順序は重要ではありません。

3. 加工領域の反対側の外周にある終了ドライブ曲線を選択します。この曲線をリストの最後にする必要があります。

4. (省略可能)ドライブ曲線を並べ替えるには、 [ドライブ曲線] リスト内の矢印コントロールを使用します。開始ドライブ曲線が最初、終了ドライブ曲線が最後にあることを確認します。

省略可能な手順:

• [パス] タブの [切削ピッチ計算] ドロップダウン リストで、必要に応じて既定のオプションを変更します。

  • ツールの先端から - 切削の形状により、ツールがサーフェス上のすべてのポイントに接触できない領域を加工する場合に有用です。これにより、工具先端の前回位置を基準にして、あるパスと次のパスの間のステップオーバーを計算します。

  • サーフェス上 - アンダーカットを検出して加工することができます。パーツのサーフェス上の曲線を基準にしてステップオーバーを計算します。

• 3 軸加工で到達不可能な領域を加工するには、 [工具] タブで [加工タイプ] グループから [5 軸] を選択します。

  注: 複合軸ツールパスを作成するには、Fusion Manufacturing Extensionへのアクセスが必要です。

[OK] をクリックします。
