バリ取りミル加工法
Fusion Manufacturing Extension
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
[バリ取り]加工法は、シャープな外部コーナーまたは丸みのある外部コーナーをバリ取りするために使用される仕上げ加工法です。バリ取りは、パーツの見た目をよくし、適合性や組み立て性を向上させます。また、鋭利なエッジのバリ取りも行なわれるため、パーツを処理する際の安全上の危険も軽減されます。

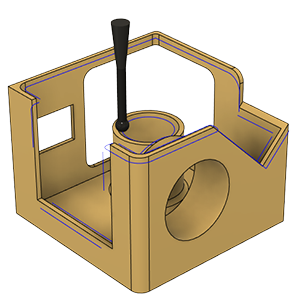

ロリポップ ツールを使用したバリ取りツールパスの例
エッジに面取りまたはフィレットを作成することができます。複数パスは、エッジのフィレットや大きな面取りを実行する場合に必要です。マシンの機能に応じて、3 軸、4 軸、または 5 軸加工でバリ取りを実行することができます。
