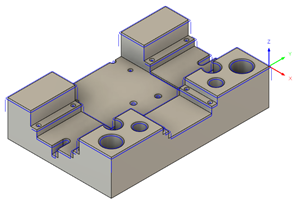

バリ取りツールパスを生成
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
[製造]作業スペースのツールバーで、[ミル] > [複合軸] > [バリ取り]
をクリックします。[バリ取り]ダイアログが開きます。
[工具]タブで、[選択]をクリックして工具を選択します。使用する工具を作成していない場合は、ダイアログの左側のパネルにある[Fusion ライブラリ]で、[サンプル工具]ライブラリから工具を選択します。
ヒント: ボールエンド、ロリポップ、フラットエンド、面取り、テーパ、スポット ドリルなどは、すべてバリ取りツールパスに適した工具です。
[ジオメトリ]タブの[バリ取りするエッジ]ドロップダウン メニューから、バリ取りするパーツのエッジを見つける方法を指定するオプションを選択します。
ヒント: パラメータの上にマウス カーソルを合わせると、詳細が表示されます。バリ取りを必要としないエッジを除外するには、[最小エッジ角度]を指定します。
[高さ] タブで、[クリアランスのタイプ]ドロップダウン メニューからオプションを選択します。[自動] を選択すると、モデル ジオメトリに最適なクリアランス オプションが使用されます。
[パス] タブの [エッジ] グループで、[エッジのバリ取り方法] ドロップダウン メニューからオプションを選択します。[フィレット]を選択した場合、[複数パス]チェックボックスも選択する必要があります。
[エッジ形状]ドロップダウン メニューからオプションを選択します。
[到達できないコーナー]ドロップダウン メニューからオプションを選択し、ツールが最初に到達できない領域の処理方法を指定します。
[複合軸]タブの[加工タイプ] ドロップダウン メニューから、3 軸、4 軸、5 軸のいずれかの加工を選択します。
省略可能な手順:
フィレットとしてモデリングされたエッジをバリ取りするには、[ジオメトリ]タブで[丸みのあるエッジを含める]チェックボックスをオンにします。
特定のエッジのバリ取りを回避するには、[除外するエッジ]ボタンをクリックし、モデル上でエッジを選択します。
よりスムーズな切削動作を行うには、[パス]タブで、[到達できないコーナー]から[工具の先端で切削]を選択した場合は、[スムーズなモーションのループを追加]チェックボックスをオンにします。
工具磨耗が最も少ない部分を使用したい場合は、[複合軸]タブで[工具上の固定点で切削]チェックボックスを選択し、[刃に沿った点(%)]を指定します。
[OK]をクリックします。
ツールパスが生成されます。
