複合軸ドリル加工の概要

複合軸ドリル加工法を使用すると、複合軸加工の高度な機能を使用して、複雑なジオメトリを正確かつ効率的にドリル加工できます。より複雑なパーツを簡単に作成できるようになり、製造プロセスを強化できます。この機能は、従来のドリル加工方法では 1 回の操作で目的の結果を得るのが困難な、角度の付いた穴や垂直でない穴のあるパーツに役立ちます。

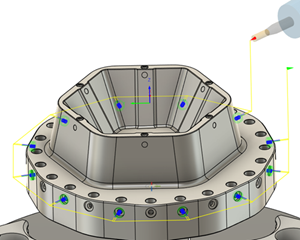

複合軸ドリル加工ツールパス。

この機能では、次の 3 つの新しい加工タイプが導入されています。

極座標

極座標モードでは、切削動作のサイクル出力を維持しながら、ドリル加工操作の標準リンクを追加します。これにより、必要に応じて加工制限内に収めることができます。このモードでは、同じ軸に位置合わせされた穴のみが加工可能です。平面(多くの場合は円柱の端)上の穴を選択することができます。

4 軸

機械加工セットアップの回転軸を簡単に定義できるようになりました。既定では、穴はこの軸に対して垂直にドリル加工されます。4 軸加工では、角度の付いた穴や傾斜サーフェス上の穴など、Z 軸に位置合わせされていない穴を選択することができます。

• 円柱上の穴などの場合は、穴の軸が回転軸と交差する必要があるかどうかを指定します。
• 直方体上の穴などの場合は、穴の軸が垂直平面で移動できるようにします。
• 傾斜角度を設定して、穴を垂直平面から離すように傾けます。

5 軸

このオプションでは、完全な 5 軸動作を使用して穴を加工することができます。これは、特定の領域に到達するために工具を傾ける必要がある、複雑な穴ジオメトリの場合に理想的です。軸制限を定義し、工具軸を基準にした最小傾斜角度と最大傾斜角度を設定することができます。

穴選択

4 軸または 5 軸加工タイプを選択すると、[ジオメトリ]タブで選択できる穴が自動的に制限されます。このフィルタリングは、[複合軸]タブで定義した軸設定に基づきます。3 軸加工と極座標加工では、フィルタがより単純になります。Z 軸に位置合わせされた穴のみを選択できます。

ツールパスの出力と制限事項

4 軸加工または 5 軸加工を使用する場合、ツールパスは簡略化された固定サイクルではなく、詳細な動作(拡張パス)として生成されます。このため、スピンドルと送り速度は同期されません。したがって、ねじ切り、タッピング、バック ボアなどの操作は、複合軸モードではまだサポートされていません。また、一部のツールパス順序付けオプションは、固定された Z 軸に依存しています。次に例を示します。

• [X 順]は、Z 軸がロックされている場合にのみ機能するため、3 軸加工と極座標加工でのみ使用できます。
• 加工境界も固定された Z 軸を必要とするため、4 軸加工または 5 軸加工ではサポートされません。
