測地線ツールパスを生成する
[製造]作業スペースのツールバーで、[ミル] > [3D] > [測地線]
をクリックします。[測地線]ダイアログが開きます。
[工具]タブで、[選択]をクリックして工具を選択します。使用する工具を作成していない場合は、[工具ライブラリ]ダイアログの左側のパネルで、Fusion ライブラリから工具を選択します。
注: ボール エンド ミルやロリポップ ミルなど、先端が球状の工具を選択します。[ジオメトリ]タブの[ドライブ サーフェス]の横にある[選択]をクリックして、加工する 1 つまたは複数のサーフェスを選択します。
注: 複数のサーフェスを選択した場合、それらを結合する必要があります。省略可能な手順:
加工境界でツールパス領域を囲むには、1 つまたは複数のシルエットまたはスケッチを境界として選択します。
既定では、加工境界は、選択したドライブ サーフェスに基づいて自動的に評価されます。
パスのタイプを選択します。
ブレンド: 選択した曲線間をモーフィングしてツールパスを作成します。通常、加工領域の反対側で曲線を選択して使用します。結果のパスはドライブ曲線の修正バージョンであり、サーフェス全体で円滑な遷移が作成されます。中間曲線は、この遷移がどのように形成されるかをガイドします。切削ピッチには可変距離を指定できます。
スキャロップ: 選択した 1 つまたは複数の曲線をオフセットしてツールパスを作成します。各曲線は、オフセットされている間可能な限り保持され、オフセットが交差する場所でパスが結合します。複雑な境界全体で一貫したスキャロップの高さを維持するのに役立ちます。
[オフセット パスの使用]ドロップダウンで、ツールパスのパスをオフセットする方法を選択します。
加工境界、選択したドライブ サーフェスの境界、サーフェスの中心付近の円またはライン、または選択した曲線を使用して、パスをオフセットすることができます。

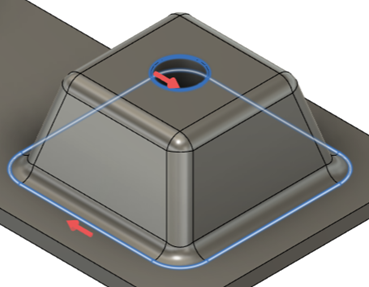

この例では、加工法は選択された 2 つの曲線からパスをオフセットします。
3 軸加工では到達不可能な領域を加工するには、[複合軸]タブで[複合軸を使用]チェックボックスをオンにして、複合軸測地線ツールパスを作成します。
注: [複合軸]ツールパスを作成するにはFusion Manufacturing Extension へのアクセス権が必要です。[パス] タブの [パスのタイプ] で [ブレンド] を選択した場合は、ドライブ曲線間の中間曲線に対して [スムーズな切削ピッチ] チェックボックスをオンにすることができます。このオプションは、シャープ コーナーを減らし、表面仕上げを改善し、より均一なツールパスを生成する、よりスムーズでアダプティブな切削ピッチを作成するのに役立ちます。
[OK] をクリックします。

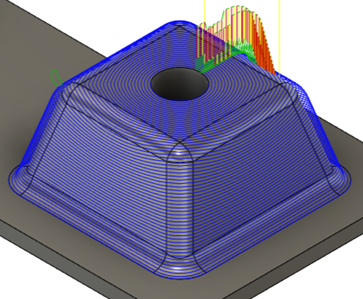

ツールパスが生成されます。
