衝突回避

Fusion Manufacturing Extension

この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。

[衝突回避]を使用して、パーツから離れるように工具を傾け、パーツと工具ホルダーまたは工具軸の間の衝突を回避します。これにより、単一の操作でより多くのパーツ領域に到達し、複雑なパーツを加工することができます。

3 軸より多くの軸を持つ工作機械の場合、[衝突回避]を使用できます。

ヒント: 工具アセンブリとストックの間の衝突をチェックするには、ツールパスをシミュレートして衝突がないことを確認します。

衝突回避の機能

衝突回避をコントロールするには、軸とホルダーのクリアランスを指定するとともに、傾き制限として工具軸の制限を指定します。

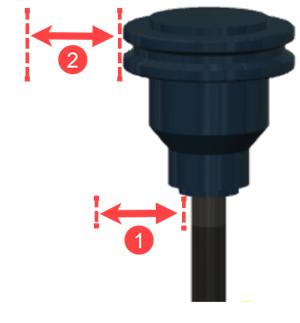

工具の軸とホルダーのクリアランス

1 - 軸クリアランス

2 - ホルダークリアランス

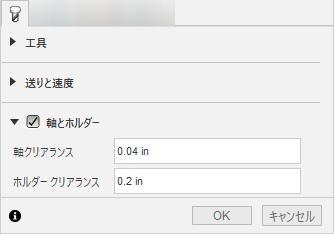

工具タブの軸とホルダーのクリアランス

[衝突回避]は、衝突が発生しそうなパーツの領域の加工に役立つ場合があります。

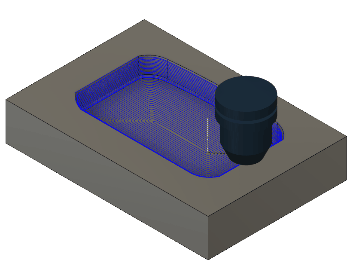

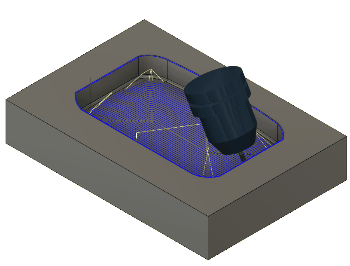

3 軸加工を使用したホルダーとパーツの衝突	[衝突回避]を使用した衝突の回避

衝突を避けるために工具が傾く方向をコントロールするには、[回避モード]リストからオプションを選択します。

衝突回避方向のオプション

[自動]: 衝突が回避されるまで、パーツから遠ざかるように工具を傾ける方向を自動的に選択します。フィーチャが多数含まれるパーツに役立ちますが、ツールパス計算に必要な時間が長くなる可能性があります。[プライマリモード]として[垂直]が選択されている場合にのみ使用できます。
[開始点]: 工具の先端を点から遠ざかる方向に傾けます。
[終了点]: 工具の先端を点に近づく方向に傾けます。
[曲線から]: 工具の先端を曲線から遠ざかる方向に傾けます。
[曲線へ]: 工具の先端を曲線に近づく方向に傾けます。
