セットアップ シート

加工指示書 ツールでは、セットアップ内の操作からオペレータ用のドキュメントを作成します。

加工指示書には、以下の内容が含まれます。

• 現在の画面ビューから取得したモデルのイメージ
• ワーク座標系(WCS)情報
• 原ストック ブロックのサイズと方向
• 完成したパーツのサイズと方向
• 使用する工具の数
• Z 方向の最大移動、切削距離、早送り距離
• 予想サイクル タイム。
• 各操作の詳細情報

加工指示書は、任意の場所に保存することができます。多くの場合、NC プログラム ファイルと同じフォルダに保存します。

加工指示書は、作成されると、インターネット ブラウザで自動的に開きます。通常のブラウザ印刷機能を使用して、加工指示書を印刷することができます(通常は Ctrl+P (Windows)または Cmd+P (macOS))。

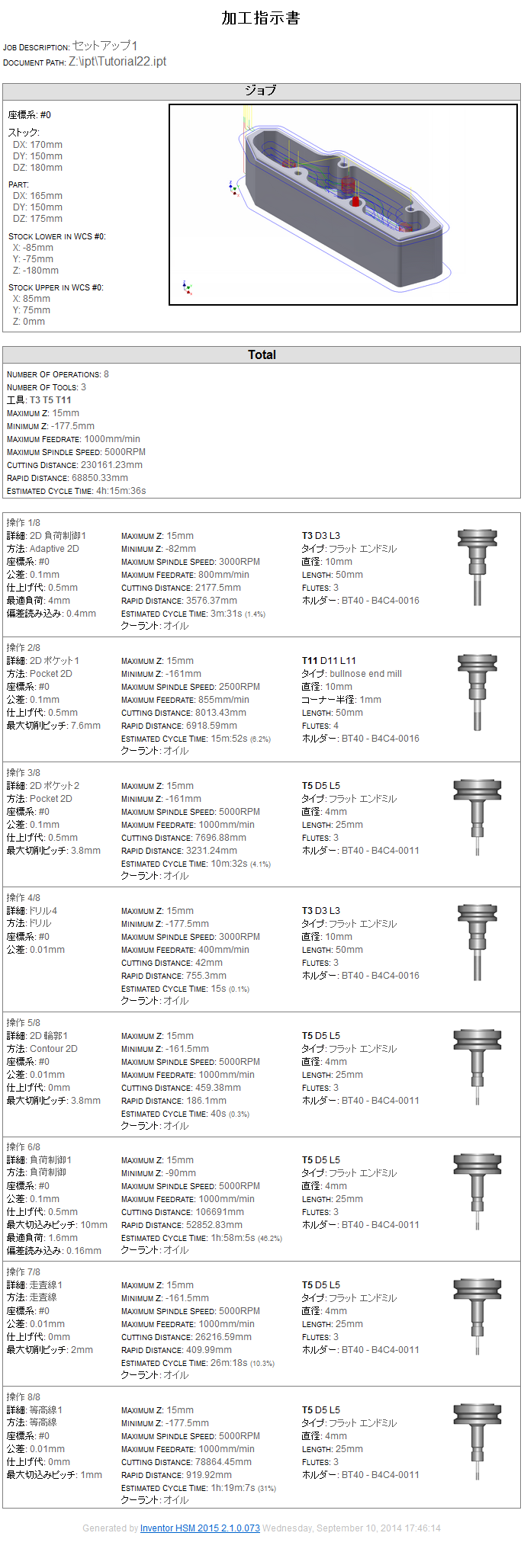

加工指示書の例**
