工具の GTC パッケージと P21 ファイル
Fusion でサポートされている工具は、P21 ファイルおよび汎用ツール カタログ(GTC)パッケージ(.zip)からインポートすることができます。P21 ファイルには工具のジオメトリを定義するプロパティが含まれており、インポート時に Fusion の工具パラメータにマップされます。GTC パッケージには、工具のプロパティ(P21 ファイル)と工具のモデル(STEP ファイル)が含まれています。これらのファイルやパッケージは、多くの場合、工具ベンダーや製造元からダウンロードできます。
重要な注意事項:
サポートされていない工具のインポート エラー: サポートされていない工具をインポートするとエラーが発生します。サポートされていない工具には、ダブルインサート ホルダー、角度付き溝切り、PrimeTurning 用の工具などがあります。サポートされている工具の一覧については、「サポートされている工具の参照」を参照してください。
ベンダーまたは製造元からのエラーまたは警告: 工具ベンダーまたは製造元が提供するファイルおよびパッケージ内の工具データは不正確または不完全である可能性があります。これにより、インポート中にエラーまたは警告が発生します。問題がある場合は、エラーまたは警告に詳細が示されます。
GTC パッケージ内の工具モデル: GTC パッケージから工具をインポートする場合、Fusion は現在、工具のモデル(STEP ファイル)を使用しません。工具のジオメトリは、パッケージの P21 ファイルを使用して定義されます。
エラーと警告

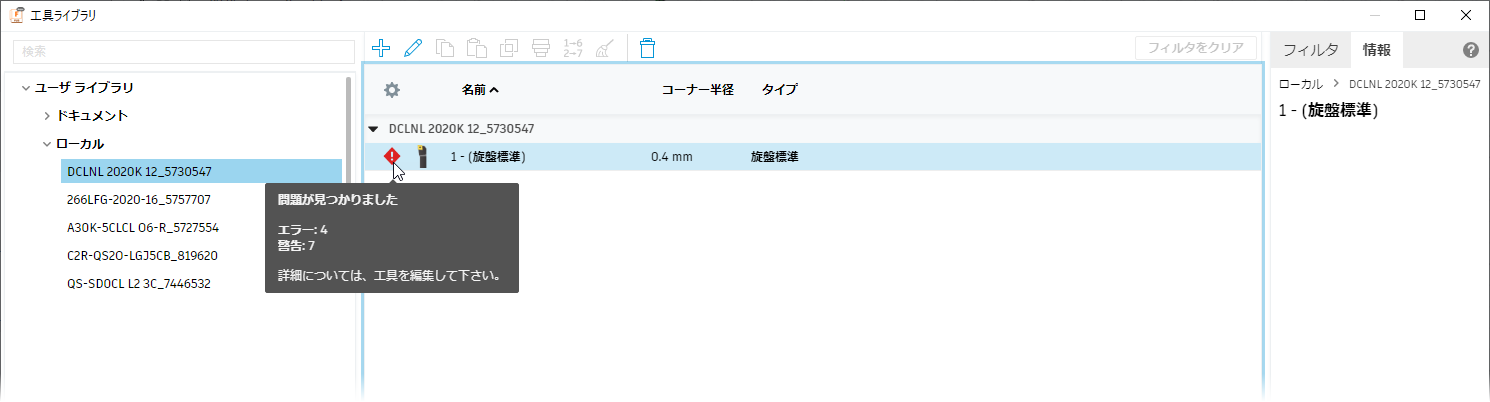

インポートされた工具に問題がある場合、Fusion では、工具の横にエラー アイコン
または警告アイコン
が表示されます。インポートに関する問題の詳細については、工具を編集してください。
インポート エラーは、工具パラメータに欠損値がある場合に発生します。これは、ファイルに最初から値が含まれていないか、ファイル内の値が Fusion でサポートされていないことが原因である可能性があります。有効な値を指定するまで、工具を使用することはできません。
インポートの警告は、Fusion が工具パラメータに既定値を割り当てたときに発生します。これは、ファイルに最初から値が含まれていないか、ファイル内の値が Fusion でサポートされていないためです。工具を使用する前に、パラメータの既定値を確認してください。

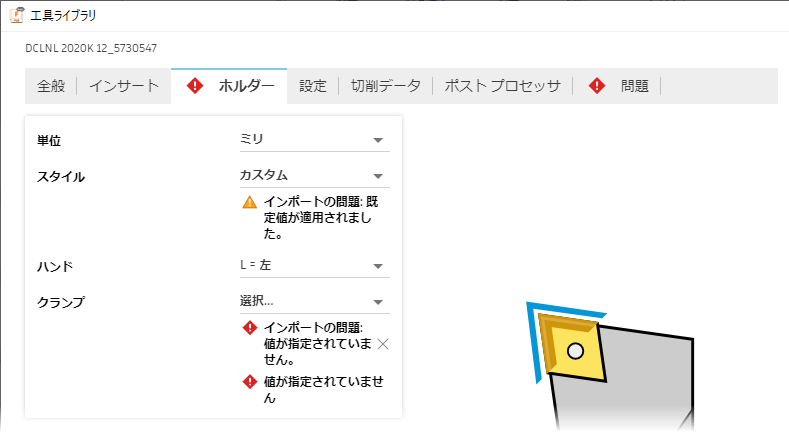

工具の編集時に開くダイアログで、インポート エラーがあるパラメータを含むタブは赤くハイライト表示されます。
