3+2 加工の工具方向を設定する

  1. 使用している操作のダイアログで、[複合軸]タブの[工具方向]グループを展開します。

    [ジオメトリ]タブのパラメータの工具方向グループ

  2. [工具方向]ドロップダウン リストから、オプションを選択します。次の手順では、よく使用されるオプション[Z 軸/平面、X 軸を選択]を選択する際の操作について説明します。

  3. [Z 軸]ボタンがアクティブな状態で、加工領域が含まれている面を選択します。面を選択すると、軸が面に垂直に設定されます。

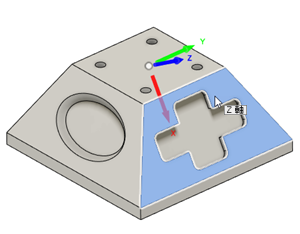

    3+2 加工の傾斜面を選択

  4. (省略可能) Z 軸方向を反転するには、[Z 軸を反転]を選択します。

  5. [X 軸]ボタンがアクティブな状態で、エッジを選択して X 軸方向を定義します。エッジを選択すると、軸がエッジに平行に設定されます。

    エッジを選択して X 軸を設定

  6. (省略可能) X 軸方向を反転するには、[X 軸を反転]を選択します。

    X 軸を反転

  7. (省略可能)原点の位置を変更するには、[原点]ドロップダウン リストからオプションを選択し、オプションに応じて、原点の位置としてキャンバス上の点を選択します。

    工具方向の原点を選択

  8. (省略可能)現在設定されている方向で工具がアクセスできる領域を評価するには、[アクセシビリティ解析]の横にある[プレビュー]をクリックします。

[回転]、[傾斜]、[ビューに位置合わせ]、および[サーフェス法線]

上記の手順に加えて、[回転][傾斜][ビューに位置合わせ]、および[サーフェス法線]の各オプションを使用すると、工具方向の設定に役立ちます。特に、参照元のジオメトリが限定されているパーツの場合です。
