ツールパスを再計算せずに工具を置き換える
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
省略可能な手順 1 ～ 4 は、[工具を置換]の修正を使用する前にツールパスを分割する方法を示しています。
(省略可能)ブラウザで、分割するツールパスを選択します。
(省略可能)[製造]作業スペースのツールバーで、[ミル] > [修正] > [トリム]

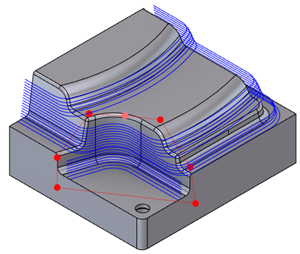

をクリックします。[トリム]ダイアログが表示されます。(省略可能) [トリム タイプ]で[ポリゴン]が選択された状態で、キャンバスで 3 つ以上の点をクリックして、分割するツールパスの領域を囲う閉じた境界を作成し、別の工具をそこで使用できるようにします。

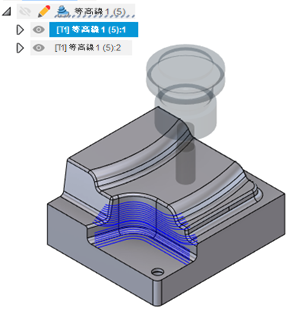

(省略可能) [トリム]ダイアログの[保持]ドロップダウン メニューで、[両方]を選択します。ツールパスが子ツールパスに分割され、ブラウザに表示されます。
ブラウザで、工具を置換するツールパスを選択します。
[製造]作業スペースのツールバーで、[ミル] > [修正] >** [工具を置換]**
をクリックします。[工具を置換]ダイアログで、[選択]をクリックして工具を選択します。[工具ライブラリ]が開きます。
工具ライブラリで、工具を選択します。工具の先端のジオメトリは元の工具と同じである必要がありますが、工具長などのジオメトリは異なるものにできます。
[選択]をクリックして選択を確定します。
(省略可能)必要に応じて、[送りと速度]の値を変更します。
(省略可能)修正を実行した理由を後で思い出すために注記を追加するには、[注記]ボックスにテキストを入力します。タイムラインの修正上にポインタを置くと、注記が表示されます。
[OK]をクリックします。ツールパスの再計算は行われずに、新しく選択した工具がツールパスで使用されます。
例
[工具を置換]コマンドをいつ使用するかと、その方法については、このビデオをご覧ください。
