工具を置き換える(修正)
Fusion Manufacturing Extension
この機能は拡張機能の一部です。拡張機能は Fusion の追加機能にアクセスするための柔軟な方法です。詳細情報。
ツールパスの再計算の必要なしに、ツールパスが使用する工具を置き換えます。
重要: [工具を置換]の修正ではツールパスは再計算されないため、シミュレーションで工具が想定どおりにツールパスに沿っていることを確認してください。

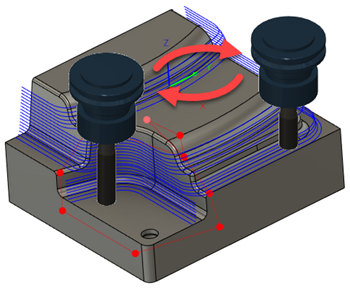

ツールパスを分割してから短い工具を長い工具に置き換えた図
工具の[送りと速度]設定を変更したり、工具の先端に関連付けられていないジオメトリを変更することができます。たとえば、以下を変更できます。
- 全長
- ホルダー下の長さ
- 首下長
- 刃長
注: 子ツールパスに対して[工具を置換]の修正を使用してから親ツールパスの工具を変更した場合は、子ツールパスの工具の先端ジオメトリが親ツールパスの新しい工具と同じ場合、子ツールパスの工具は同じままになります。先端のジオメトリが同じでない場合は、警告が表示され、親ツールパスの新しい工具が子ツールパスで使用されます。
