アクティビティ 2: 積層ツールパスの生成、シミュレーション、およびポスト処理

このアクティビティでは、積層ツールパスを生成し、積層ツールパスのレイヤをシミュレーションし、積層ツールパスをポスト処理して G コード印刷ファイルを生成します。

前提条件

• アクティビティ 1 を完了していること。

手順

1. 積層ツールパスを生成します。

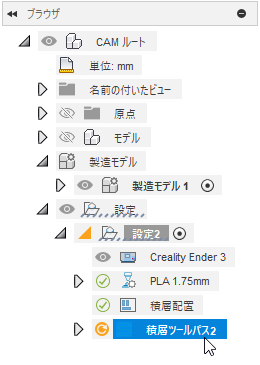

   1. ブラウザで、[積層ツールパス]項目を選択します。



   2. [製造]作業スペースのツールバーで、[積層] > [アクション] > [生成] をクリックします。

      ブラウザ内の項目の横にあるアイコンが、期限切れの から[有効]な に変わります。

2. 積層ツールパスをシミュレーションして、モデルのレイヤを視覚化します。

   1. ブラウザで、積層ツールパス項目、または、セットアップ項目が選択されていることを確認します。

   2. [製造]作業スペースのツールバーで、[積層] > [アクション] > [積層ツールパスをシミュレート] をクリックします。

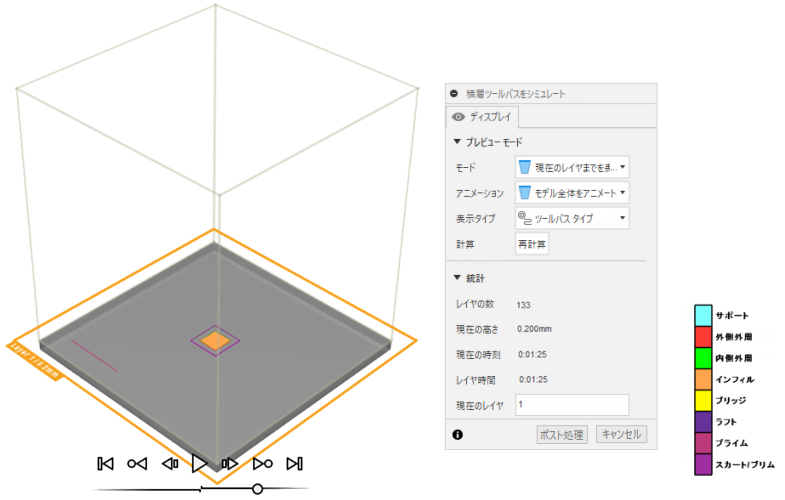

      [積層ツールパスをシミュレート]ダイアログが開きます。キャンバスが更新され、モデルの最初のレイヤが表示されます。また、キャンバスの下部でシミュレーション コントロールが使用できるようになります。

   3. キャンバス上のシミュレーション コントロールで、[シミュレーションを開始] をクリックして、モデルの印刷時に異なるレイヤが表示されるようにします。



      現行レイヤ、レイヤの高さ、およびプリントにかかる時間は、[積層ツールパスをシミュレーション]ダイアログで更新されます。

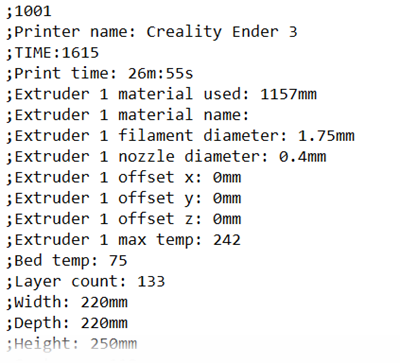

3. 積層ツールパスをポスト処理して G コード印刷ファイルを生成し、プリンタで実行できるようにします。

   1. [積層ツールパスをシミュレート] ダイアログで、 [ポスト処理] をクリックします。

      NC プログラム ダイアログが開きます。Fusionセットアップで選択したプリンタに基づいて、ポスト設定ファイル (.cps) が自動的に選択されます。ポスト コンフィグ ファイルはポスト プロセッサまたはポストとも呼ばれます。

   2. [プログラム]グループで、[ファイル名]を 1001 から MyModel_Ender3_PLA に変更します。

   3. [出力フォルダ] の横にある [出力フォルダを選択] をクリックします。

   4. NC ファイルを保存する場所に移動し、 [フォルダを選択] をクリックします。

   5. [ポスト] をクリックして、印刷ファイルを作成します。



      これで、プリンタに印刷ファイルを転送することができます。

アクティビティ 2 のサマリー

このアクティビティでは、積層ツールパスを生成し、積層ツールパスのレイヤをシミュレーションし、積層ツールパスをポスト処理して G コード印刷ファイルを生成しました。
