アクティビティ 3: プロセスシミュレーションスタディを解析する

このアクティビティでは、プロセスシミュレーションスタディを解析して、結果を解釈します。結果は、予測されるパーツの変位、パーツとマシンのリコータブレード間に十分なクリアランスがあるかどうか、および異なる構造タイプを示します。結果を解析した後、反りのある .stl ファイルを作成して実際のプリントと比較し、補正された .stl ファイルを作成して成形品の反りを自動的に修正します。

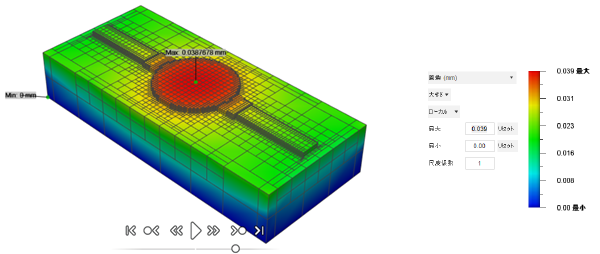

変位の結果、要素エッジなし

前提条件

アクティビティ 2 を完了していること。

手順

プロセスシミュレーションスタディを解析します。
1. [結果]コンテキスト環境で、[解析] をクリックします。

  コンテキスト環境が閉じ、[解析]ダイアログが開きます。
2. 計算をクリックします。
3. 「結果を無効にする」というメッセージが表示された場合は、[はい]をクリックして、アクティビティ 2 で生成されたメッシュを上書きします。

  [CAM タスクマネージャ]が開き、シミュレーションの進行状況が表示されます。完了すると、[結果]コンテキスト環境により、[製造]作業スペースの既存のタブがすべて置き換えられます。

  注: 解析の完了には数分かかることがあります。
4. [CAM タスクマネージャ]で、進行状況が 100% になったら、[閉じる]をクリックします。

  [結果]コンテキスト環境のキャンバス上に、[変位]の結果が表示されます。

  ヒント: 変位倍率の範囲を変更するには、色凡例の横にある[大きさ]を変更します。シミュレーションの各増分またはシミュレーション全体の最小値と最大値を表示するには、[ローカル]と[グローバル]を切り替えます。
シミュレーションを再生し、結果を解析します。
1. キャンバスの下部にあるシミュレーションプレーヤのコントロールで、[シミュレーションを開始] をクリックして解析プロセスのアニメーションを確認し、ビルド内の最大変位と最小変位の点に注目します。

  注: その他のコントロールを使用すると、プロセスを段階的に進めることができます。
2. キャンバスの下部で、タイムラインに沿ってポインタを配置すると、ビルドのさまざまなレイヤに関する注記が表示されます。

  ヒント: 黒いスライダを前後にドラッグすると、プロセスをウォークスルーすることができます。

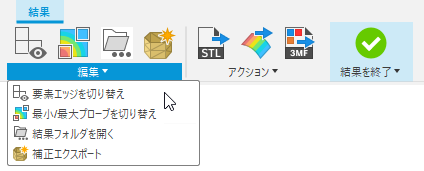

3. 変位のカラースペクトルをより明確に表示するには、[結果]コンテキスト環境で[要素エッジを切り替え] をクリックします。

  ヒント: 視覚的な反りを変更するには、色凡例の横にある[尺度係数]を変更します。既定値の 1 では、予想される反りが表示されます。値を 0 にすると、すべての反りが削除されます。1 より大きい値にすると、拡大された反りが表示されます。

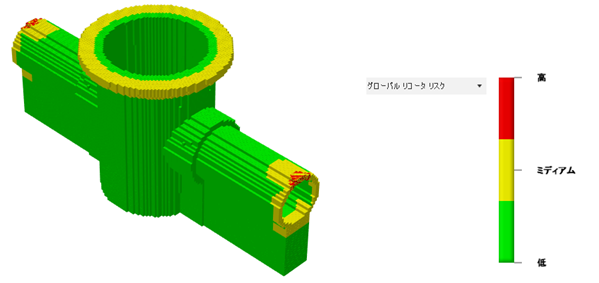

4. 色凡例の横にあるメニューで、[グローバルリコータリスク]を選択します。

  リコータへの衝突は、融合パーツの上部が粉末レイヤを通過してリコータブレードのパスまで歪む場合に発生します。リコータリスクでは、リコータの詰まりの危険性がある領域が存在する場合に、その領域の視覚的なインジケータをすばやく表示することができます。

  ヒント: サポートを追加したり、ビルド方向の変更を試すことで、リコータが詰まる可能性が軽減されることがあります。これは、追加のプロセスシミュレーションを使用してテストすることができます。

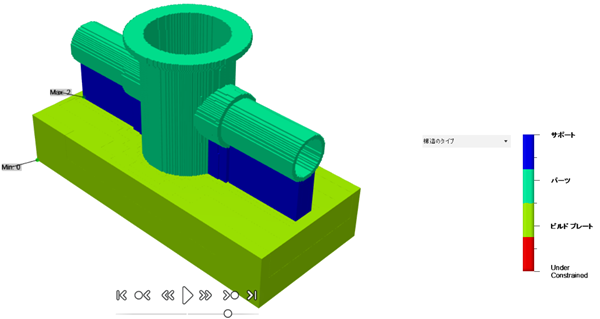

5. 色凡例の横にあるメニューで、[構造のタイプ]を選択します。

  [構造のタイプ]は、シミュレーションのコンポーネントを表示する、もう 1 つのグローバル表示です。
反ったパーツの .stl ファイルを作成して、解析されたプロセスシミュレーションスタディで予測された変位を反映します。
1. [結果]コンテキスト環境で[反りのある STL をエクスポート] をクリックします。
2. [STL ファイルの場所を選択してください]ダイアログで、[ファイル名]を入力し、[保存]をクリックします。
逆に反ったパーツの .stl ファイルを作成して、解析されたプロセスシミュレーションスタディで予測された変位を自動的に補正します。
1. [結果]コンテキスト環境で[補正された STL をエクスポート] をクリックします。
2. [STL ファイルの場所を選択してください]ダイアログで、[ファイル名]を入力し、[保存]をクリックします。
完了したら、[結果]コンテキスト環境で[結果を終了] をクリックします。
