コンポーネント ソースのリファレンス(ネスト)

この参照トピックでは、[コンポーネント ソース]ダイアログの右側にあるコントロールについて説明します。これらのコントロールは、これらのコンポーネントのグローバルなネストの既定値を設定するために使用されます。これらの既定値は、プロセス マテリアル ライブラリおよびネスト スタディの設定でオーバーライドすることができます。

[製造] > [製法] > [ミル] > [ソース] > [コンポーネント ソース]をクリックします。

• [ネスト数量をオーバーライド]: ネストに含める選択したコンポーネントのインスタンス数を設定します。これは、ネストの準備から作成されたコンポーネントの数量をオーバーライドします。

• [ネスト マテリアルをオーバーライド]: 既定のマテリアルではなく、別のマテリアルをコンポーネントに割り当てます。このリストに表示されるマテリアルは、プロセス マテリアル ライブラリのものです。

• [優先度]: ネストでパーツがシート上に配置される順序。Fusion Nesting はまずこの値を使用し、次にパーツ サイズを使用します。効率にかかわらず、優先度の数値が小さいパーツが、値が大きいパーツの前にネストされます。

• [コンポーネントの木目]: 木材などのマテリアルのコンポーネントの木目の方向を指定します。これは、シート上でのコンポーネントの向きに影響します。向きは、コンポーネントの木目がシートの木目に位置合わせされるような向きです。

  シート上のコンポーネントの向きをプレビューすることもできます。次の図は、[コンポーネントの木目] 0 度を使用した場合(左)と、[コンポーネントの木目] 45 度を使用した場合(右)の違いを示しています。



• [バインド]: 形状をマテリアル プロパティにバインドします。これには、回転、反転など、材料で定義されたパラメータが含まれます。

  ダイアログでそれに続くコントロールを有効にする場合は、[バインド]を選択解除します。

• [事前キット]: スペースの節約になる場合、パーツの 2 つのインスタンスを「キット」として反対の角度で互いに隣り合って配置することができます。キットはネスト内の 1 つのパーツとみなされます。スペースが節約されない場合、キットは作成されません。

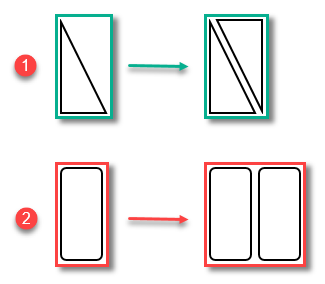

  1. 2 つのインスタンスが 1 つの 2 倍よりも小さいため、スペースが節約されます。
  2. 2 つのインスタンスが 1 つの 2 倍よりも小さくないため、スペースは節約されません。キット作成は行われません。

• [90 度回転]: 形状を 90 度回転できます。

• [180 度回転]: 形状を 180 度回転できます。

• [270 度回転]: 形状を 270 度回転できます。

• [プレビュー]: パーツのさまざまなビューをスクロールします 。

• [偏差]: 許容される方向偏差。たとえば、10 と入力すると、90 度の方向では、80 ～ 100 の間の偏差が許容されます。

• [増分]: 許容される偏差増分。たとえば、2 と入力すると、10 度の偏差は増分 2 で発生します(つまり、2、4、6、8、10)。
