コンポーネント ソースを使用してネストのソースを調整する

ネストのソースを調整するには、[コンポーネント ソース]ダイアログを使用します(Fusion Manufacturing Extension がない場合、このダイアログにネスト コントロールは表示されません)。この操作は、[プロセス マテリアル ライブラリ]を使用して材料を設定した後で行う必要があります。

• 現在のデザインにないパーツをネストに追加します。
• これらのソースを使用してネストを作成するときに適用される、方向、回転、優先順位などのグローバル パラメータを設定します。

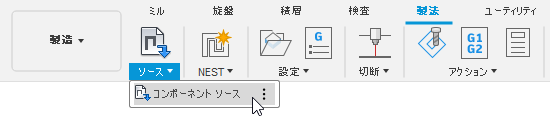

1. [製造] > [製法] > [ミーリング] > [ソース] > [コンポーネント ソース]をクリックします。

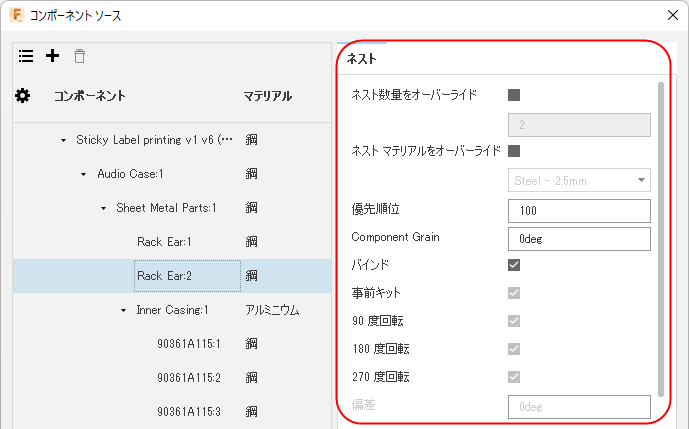

2. [コンポーネント ソース]ダイアログで、ネストに必要なパーツを選択して追加します。

   注: シート メタル パーツは、フラット パターンが含まれている場合にのみネストに使用できます。

   [ネストの準備]ダイアログを使用してネストからパーツを除外した場合、[コンポーネント ソース]ダイアログでそれらのパーツをネストに使用することはできません。

3. 数量、優先順位、方向、バインドなどのネスト値を設定するには、ダイアログの[ネスト]セクションを使用します。



   これらは既定値になりますが、後でネストを作成するときに変更できます。

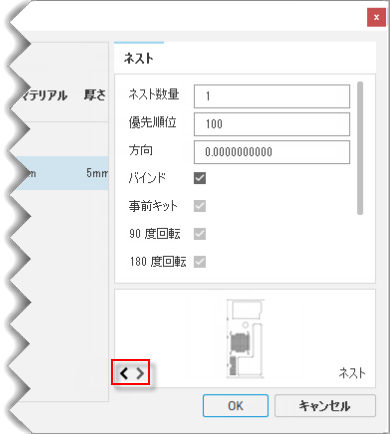

4. (省略可能) パネルの下部にある角度ボタンを使用して、パーツのプレビュー間をナビゲートしてネストします。

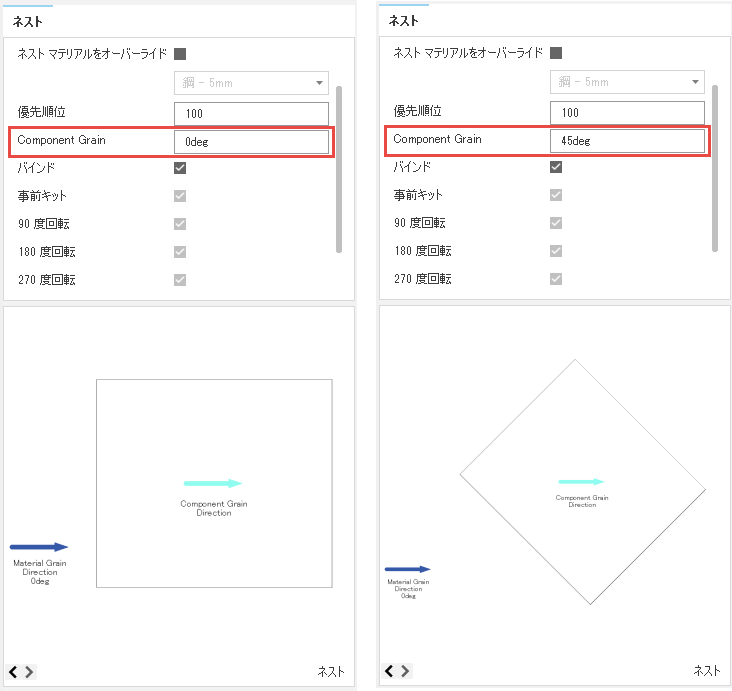

   シート上のコンポーネントの向きをプレビューすることもできます。向きは、コンポーネントの木目がシートの木目に位置合わせされるような向きです。次の図は、[コンポーネントの木目] 0 度を使用した場合(左)と、[コンポーネントの木目] 45 度を使用した場合(右)の違いを示しています。



5. 他のデザインのコンポーネントをネストに追加するには、ダイアログの左上にある[追加](+)をクリックします。

6. テーブル ビューとツリー ビューを切り替えるには、ダイアログの左上にある対応するボタン をクリックします。
