溝切りのアンダーカット加工

輪郭粗取り加工を使用すると、通常は溝の形でアンダーカットを加工することができます。溝切り加工用ではない工具を選択すると、[パス]タブに [アンダーカット加工] オプションが表示され、アンダーカットを加工できるようになります。

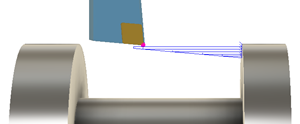

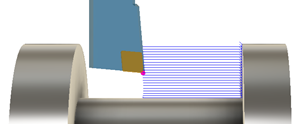

選択解除されている状態	選択されたオブジェクト

インサートとホルダーのクリアランス

アンダーカットを加工する際には、ホルダーの背面またはインサートの背面とモデルの間にクリアランスを指定することができます。このクリアランスは、衝突を回避するのに役立ちます。

ホルダーの背面からのクリアランス
