旋盤単一溝切りツールパスを生成する

1. [製造]作業スペースのツールバーで、[旋盤]タブ > [旋盤] > [旋盤単一溝切り] をクリックします。

   [単一溝切り]ダイアログが開きます。

2. [工具]タブで、[選択]をクリックして工具を選択します。使用する工具を作成していない場合は、[工具ライブラリ]ダイアログの左側のパネルで、 Fusion ライブラリ**(旋盤工具ライブラリ)**から工具を選択します。

   ヒント: このタイプのツールパスの OD または ID の溝切り工具を選択します。



3. [ジオメトリ]タブで、[溝切りの位置]の横にある[選択]をクリックし、加工する 1 つまたは複数の溝を表すエッジ、点、または頂点を選択します。



4. 溝切りの方向を指定するには、[溝側の位置合わせ]を、選択した点の[フロント]、[バック]、または[中央]に設定します。

5. [半径]タブで、X 方向に加工する領域を調整します。切削の[外側半径]および[内側半径]の制限領域を設定します。

6. [パス]タブで、[退避の前にドウェル]チェックボックスをオンにし、最終切込みの[ドウェル時間]を設定します。

7. (オプション)深い切込みを複数のステップに分割するには、[ペックを使用]チェックボックスをオンにして、[ペック深さ]と[ペック退避]の距離を設定します。

8. [OK]をクリックします。

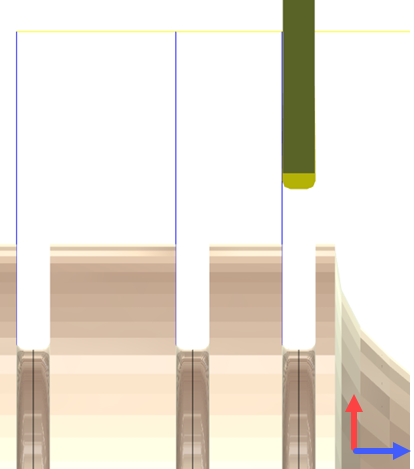

ツールパスは次のようになります。
