[中心線]ツールは、[ジオメトリ]ツール グループの下のツールバーにあります。

1. [ジオメトリ] > [中心線] を選択します。
2. 2 つの線分または直線エッジを指定します。

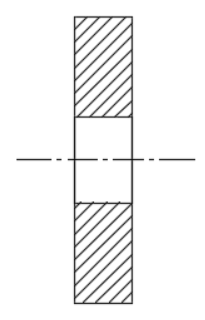

2 つのエッジの間に中心線が作成されます。

中心線を変更する

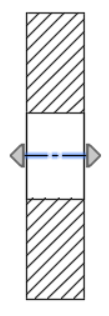

中心線の長さを修正するには、既存の中心線を選択し、グレーの矢印グリップを使用して長さを調整します。

自動中心線を作成する

[図面ビュー]ダイアログの[自動中心マークと中心線]設定を調整して、ビュー内のすべての穴に中心線を自動的に作成します。ビューの作成中に作成することも、ビューをダブルクリックして後から作成することもできます。

1. [図面ビュー]ダイアログの[自動中心マークと中心線]セクションで、自動中心線を受け取る穴のタイプを選択します。
   • 中心線:
     • 穴: 穴フィーチャの中心線を作成します。
     • 円形押し出し: 円形押し出しの中心線を作成します。
     • 円形カット: 円形カットの中心線を作成します。
2. [OK]または[閉じる]を選択します。

選択した穴タイプに対して中心線が作成されます。
