注釈ジオメトリ([図面]作業スペース)

Fusion の[図面]作業スペースでは、ツールバーの[ジオメトリ]パネルのコマンドを使用して、デザインのドキュメント化を行う際に図面内のシートに注釈ジオメトリを追加できます。

次のコマンドを使用して、シート上のジオメトリに注釈を付けることができます。

• 中心線
• 中心マーク
• 中心マーク パターン
• エッジ延長

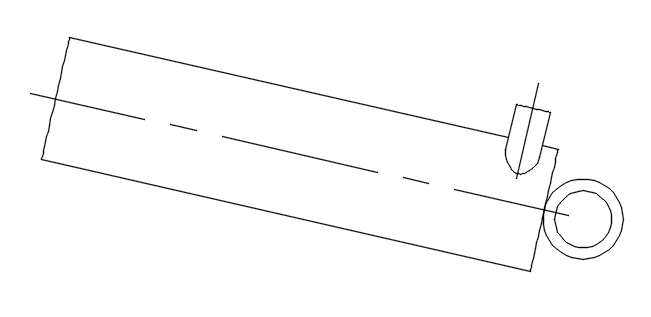

中心線

中心線は、2 つの線分またはエッジの間の中心を示します。

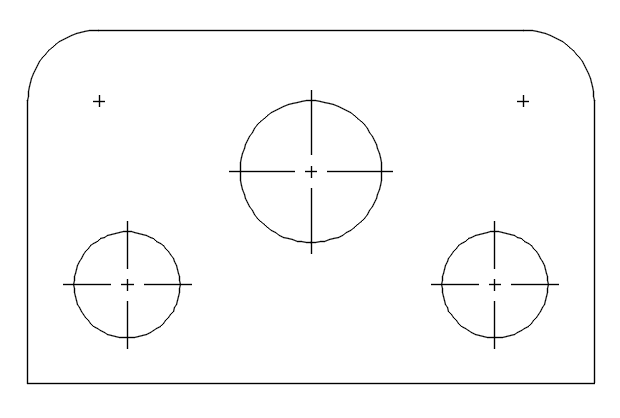

中心マーク

中心マークは、丸みのあるエッジまたはオブジェクトの中心を示すために使用されます。

中心マークのタイプは、参照する曲線オブジェクトによって異なります。円柱または穴などの完全円のオブジェクトの場合、中心線ツールで寸法補助線付きの中心マークが生成されます。フィレットしたエッジなどの不完全な円のオブジェクトの中心マークでは、寸法補助線は表示されません。

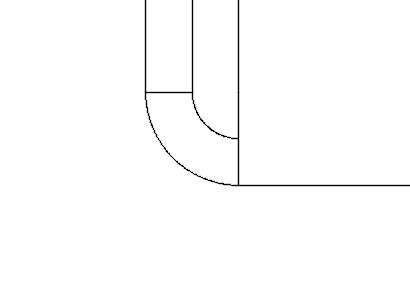

エッジ延長

エッジ延長オブジェクトは、分割されたコーナーによって短縮された 2 つの平行でないエッジの延長または交差(フィレット、面取りなど)を表します。
