ベース ビュー

Fusion の[図面]作業スペースでは、[ベース ビュー]コマンドを使用して、デザインのベース ビューを作成できます。

ベース ビューは、シート上に最初に配置する図面ビューです。ベース ビューは、特定の方向から見た 3D デザインを直接投影したものです。

Fusion では、新しい図面を作成すると、ベース ビューを配置するよう求めるプロンプトが自動的に表示されます。シートにベース ビューを配置した後、そこから追加の投影ビュー、断面ビュー、詳細ビューを生成できます。

異なるビュー プロパティを持つ追加のベース ビューを作成することができます。新しいベース ビューを作成する場合、新しい参照を作成することも、図面内の既存の参照に追加することもできます。

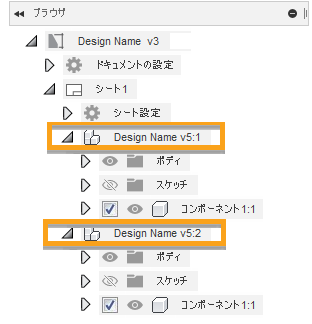

新しい参照を作成すると、ブラウザに新しいノードが表示されます。

新しいベース ビューを既存の参照に追加すると、ブラウザの既存の参照ノードに関連付けられます。
