部分断面図
Fusion の [図面] 作業スペースでは、オブジェクトの特定の内部フィーチャを適切に隠線で表現できない場合に、 [部分断面図] ツールを使用して、内部フィーチャを見せることができます。
部分断面図は既存の図面ビューの一部であり、設計の内側の詳細を表示するために指定した深さまでマテリアルを除去するために使用されます。
閉じたプロファイルによって部分断面が定義されます。深さは既定で設計の深さの半分に設定されますが、任意の深さの値を入力できます。
部分断面を含むビュー用に作成されるアイソメ投影ビューは、既定では部分切り取りを継承します。
 |
 |

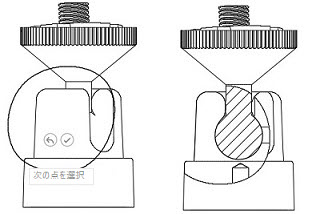

| 正射投影ビュー | アイソメ投影ビュー |
注: 図面ビューに含めることができる部分断面は 1 つだけです。
