改訂マーカーを作成する

新しい改訂マーカーを作成する

Fusion の[図面]作業スペースで[改訂マーカー]コマンドを使用して、関連付けのない改訂マーカーおよび関連付けのある改訂マーカーを、引出線ありおよび引出線なしで作成する方法について学習します。

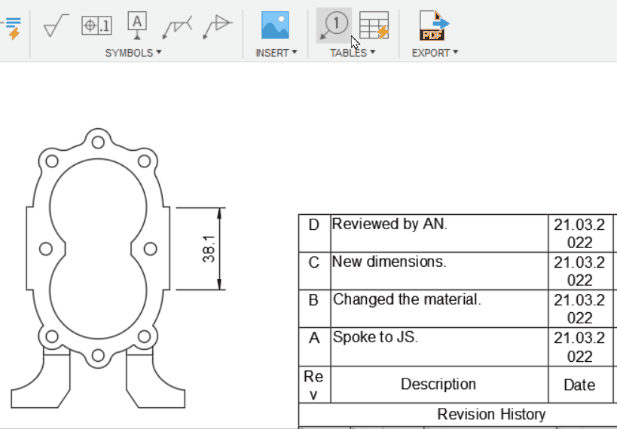

1. [テーブル] > [改訂マーカー] を選択します。

   [改訂マーカー]ダイアログが表示されます。

2. 必要に応じて、さらに多くのリビジョンを選択する場合は、[リビジョン]ドロップダウンから別のリビジョンを選択できます。

3. オブジェクトを選択するか、改訂マーカーを配置する点を指定します。

4. [閉じる]をクリックして、[改訂マーカー]コマンドを完了します。

シートに改訂マーカーが配置されます。

改訂マーカーを編集する

1. 編集する改訂マーカーをダブルクリックします。
2. [リビジョン]ドロップダウンから、別のリビジョンを選択します。
3. [閉じる]をクリックします。
