改訂履歴テーブルを作成する

Fusion の[図面]作業スペースでシート上に改訂履歴テーブルを作成する方法を学習します。

新しい改訂履歴テーブルを作成する

  1. ツールバーで、[テーブル] > [改訂履歴] 改訂履歴のアイコン を選択します。

    [テーブル]ダイアログが表示されます。

  2. [テーブル]ダイアログで、[タイプ]として[改訂履歴]が選択されていることを確認します。

    カーソルの位置に空の改訂履歴テーブルが表示され、そのサイズが表題欄のサイズと自動的に一致します。

  3. クリックして改訂履歴テーブルをシートに配置します。

    改訂履歴テーブルがシートに表示されます。表題欄のリビジョン属性(「REV」と呼ばれるカスタム属性)は、改訂履歴テーブルによって決定されるようになりました。

  4. 空白の説明セルをダブルクリックして、リビジョンの説明を追加します。

改訂履歴テーブルを編集する

  1. 改訂履歴テーブルをダブルクリックします。

    [改訂履歴]ダイアログが表示されます。

  2. [テーブルの方向]を調整します。

    • [上]: ヘッダを下に配置し、下から上へ行を並べます。
    • [下]: ヘッダを上に配置し、上から下へ行を並べます。

  3. 改訂履歴テーブルの列の表示と順序を調整します。

    • 列を含めるには、列をオンにします。
    • 列を除外するには、列をオフにします。
    • 列を選択して、[上]矢印をクリックし、上に移動します。
    • 列を選択して、[下]矢印をクリックし、下に移動します。

  4. 追加が必要な可能性のある説明や情報のスペースを増やすには、[一般行]を追加します。

  5. 改訂履歴テーブルの行の表示を調整します。

    • [カスタム]オプションを選択して、目的の行を表示または非表示にします。
      • 行を含めるには、行をオンにします。
      • 行を除外するには、行をオフにします。改訂マーカーとともに、改訂テーブルでリビジョン行が非表示になります。
      • 選択したリビジョン行を削除します。改訂マーカーとともに、改訂テーブルからリビジョン行が削除されます。

  6. [テキスト設定]を調整します。

    • [フォント]: ドロップダウン リストからフォントを選択します。
    • [高さ]: 現在の図面の単位で文字の高さを指定します。
    • [タイプフェース]: 太字、斜体、または下線の強調を追加します。
    • [寸法値の位置合わせ]: テキストの書式を設定する位置合わせオプションを選択します。

  7. リビジョン行を追加します。

  8. [閉じる]をクリックします。

改訂の範囲を変更する

  1. ブラウザで[ドキュメントの設定]ノードを展開します(まだ展開していない場合)。

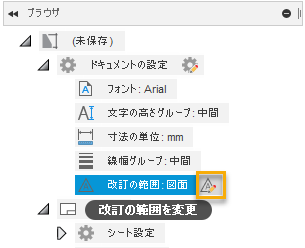

  2. [改訂の範囲]ノードにカーソルを合わせ、その横にある[改訂の範囲を変更]アイコンをクリックします。

    改訂の範囲を変更

    [ドキュメントの設定]ダイアログが表示され、ダイアログの[改訂履歴]セクションが展開されます。

  3. [改訂の範囲]を調整します。

    • [図面](シートから図面へ): すべてのシートから既存の改訂テーブルと改訂マーカーが削除されます。必要に応じて、図面の各シートに同じ改訂履歴テーブルを追加します。
    • [シート](図面からシートへ): 既存の改訂マーカーと改訂テーブルはすべて残ります。必要に応じて、各シートの改訂履歴テーブルを修正し、図面の各シートで異なる改訂履歴テーブルが使用されるようにします。

  4. 番号付けを調整します。

    • カスタム
    • A,B,C
    • 1,2,3

  5. [OK]をクリックします。

ヒント
