コンフィグ済みデザインのタビュレート図面を作成する([図面]作業スペース)

Fusion の [図面] 作業スペースでコンフィグ済みデザインのタビュレート図面を作成します。

コンフィグ済みデザインからコンフィギュレーション データを表示するテーブルを作成する

1. ツールバーで、[テーブル] > [コンフィギュレーション テーブル] を選択します。

   [テーブル] ダイアログが表示され、カーソルの位置に空のコンフィギュレーション テーブルが表示されます。

2. [テーブル] ダイアログの [テーブル] タブで、 [タイプ] として [コンフィギュレーション テーブル] が選択されていることを確認します。

3. (省略可能)ダイアログで [タイトル] を修正します。

4. テーブルの列として表示するコンフィグ済みアスペクトを選択します。

5. (省略可能) [テーブル] ダイアログの [列の順序] タブで、コンフィギュレーション テーブルの列の順序を調整します。

6. クリックして、コンフィギュレーション テーブルをシートに配置します。

   テーブルがシート上に表示され、コンフィグ済みデザインからの情報が取り込まれます。



コンフィグ済みデザインからコンフィギュレーション データを表示するテーブルを編集する

1. コンフィギュレーション テーブルをダブルクリックします。

   [コンフィギュレーション テーブル] ダイアログが表示されます。

   [テーブル] タブで、次の操作を行います。

2. [タイトル]を編集します。

3. [テーブルの方向]を調整します。

   • [上]: ヘッダを下に配置し、下から上へ行を並べます。
   • [下]: ヘッダを上に配置し、上から下へ行を並べます。

4. テーブルの列として表示するコンフィグ済みアスペクトを選択します。

   • 列を含めるには、列をオンにします。

   • 列を除外するには、列をオフにします。

   • *[列の順序]** タブで、次の操作を行います。

5. コンフィギュレーション テーブルの列の順序を調整します。

   • 列を選択して、 [上] 矢印をクリックし、左に移動します。
   • 列を選択して、 [下] 矢印をクリックし、右に移動します。

6. [閉じる] をクリックします。

ヒント

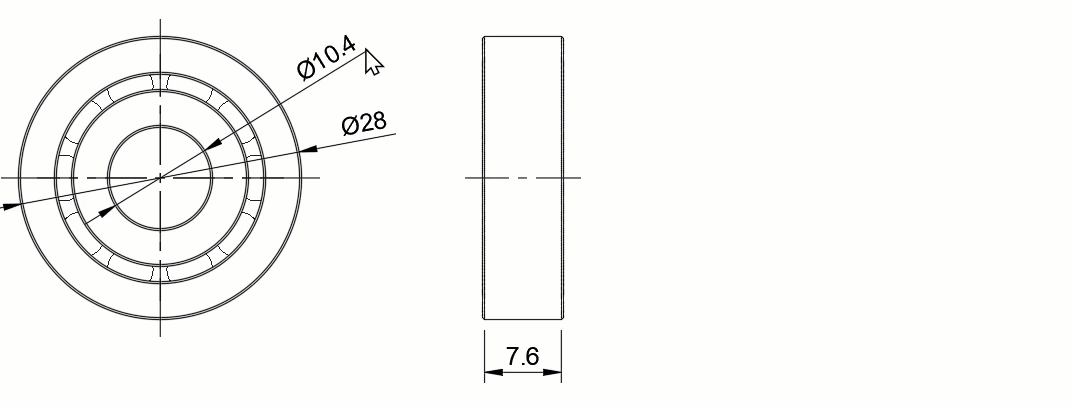

• 寸法値をコンフィグ済みアスペクト名に置き換えるには、寸法を右クリックして [コンフィグ済みアスペクトに置き換え] を選択します。または、ツールバーの[寸法]ドロップダウンを使用して [コンフィグ済みアスペクトに置き換え] を選択します。寸法をダブルクリックし、 [寸法テキストの置換] で、希望のコンフィグ済みアスペクトを選択することもできます。
