スケッチ([図面]作業スペース)

図面スケッチは、[図面] 作業スペース内の [スケッチ] コンテキスト環境で作成するカスタムジオメトリです。[スケッチを作成] コマンドを使用して、図面ビューにビュースケッチを追加するか、またはシートに独立スケッチを追加します。

注: 図面スケッチはドキュメントオブジェクトのみです。これらは、[デザイン]作業スペースで作成したスケッチと同じではありません。図面スケッチによって、デザイン、回路図、または 3D モデルは変更されません。

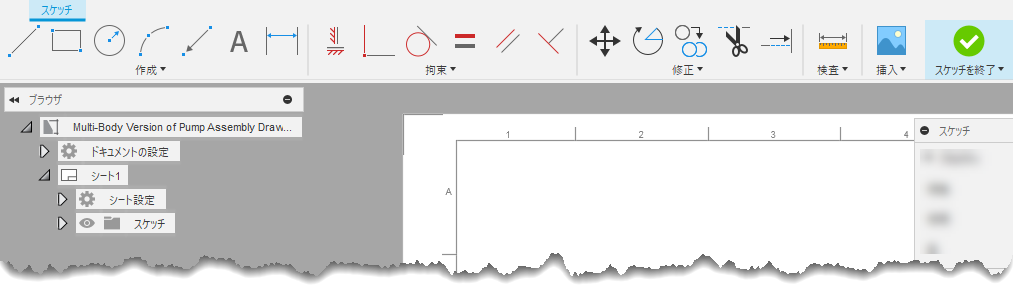

[スケッチ]コンテキスト環境

[スケッチ] コンテキスト環境では、スケッチジオメトリとテキストを作成、拘束、修正、計測できます。また、スケッチに記号、注記、引出線注記を追加することもできます。

ビュースケッチ

ビュースケッチは、特定の図面ビューにスコープが設定されたパラメトリックスケッチです。各ビュースケッチはそのビューにバインドされ、ビューの座標系、スケール、および方向を継承します。

ビュースケッチでは、次のことができます。

図面ビューを移動またはスケールすると、ビュースケッチがビューとともに移動およびスケールします。デザインが変更され、図面ビューが更新されても、ビュースケッチ内のジオメトリはビューとの位置合わせが維持されます。

ビュースケッチを使用して、ビュー上のパーツまたは領域に注釈を付けます。たとえば、ビューのスケールや位置を変更するときに、ビューとの位置合わせが維持される必要のあるシェイプ、テキスト、または記号を追加します。

独立スケッチとは、図面ビューの外部のシート上に作成する図面スケッチのことです。独立スケッチは関連付けがありません。

図面スケッチは図面シートに属し、ブラウザの [シート] ノード内に表示されます。

独立スケッチを使用して、次のことができます。

図面スケッチは次の場所にコピーできます。

注: 図面スケッチのコピーはリンクされたままにはなりません。スケッチのインスタンスを編集した場合、変更を加える前に作成したコピーは更新されず、変更は反映されません。

また、ブラウザで図面スケッチの名前を変更して、デザインを明確にして整理しておくこともできます。
