テキストと注記([図面]作業スペース)

Fusion の[図面]作業スペースでは、ツールバーの[テキスト]パネルのコマンドを使用して、デザインのドキュメント化を行う際に図面内のシートにテキストと注記を追加できます。

次のコマンドを使用して、シートに注記を追加することができます。

文字

[文字]コマンドは、図面の一部にラベルを付けたり、仕様を記入したり、注釈を追加する文字オブジェクトを作成します。

クリックしてテキストボックスの対角コーナーをシート上に配置し、テキストボックスにテキストを入力して書式設定します。

次のテキスト設定を調整できます。

[注記]コマンドは、現在のシートで選択したオブジェクトのタイプに基づいて、異なるタイプの注記を自動的に作成します。

次のタイプの注記を作成できます。

注: それぞれの注記タイプに個別のコマンドがあり、ツールバーに固定することで、すばやくアクセスすることができます。

[引出線]コマンドは、現在のシートのコンポーネントまたはフィーチャに注記を関連付ける引出線付きのマルチテキストオブジェクトを作成します。

[穴とねじの注記]コマンドは、現在のシート上で選択した穴またはねじのフィーチャに関連付けられた穴またはねじの注記を作成します。

また、穴フィーチャに関連付けられていないねじフィーチャに対しても、ねじ注記を作成することができます。つまり、押し出しによるカット(めねじ)または押し出しによる円形プロファイル(おねじ)に追加されたねじのねじ注記も作成できます。

[曲げ注記]コマンドは、現在のシート上で選択したシートメタルのフラットパターン曲げに関連付けられた曲げ注記を作成します。

曲げ注記は、シートメタルのフラットパターンの中で、選択された曲げ中心線に関連付けられる引出線のない注記です。

既定では、曲げ注記は曲げ中心線の中点にあり、関連付けられた曲げ中心線と平行になります。

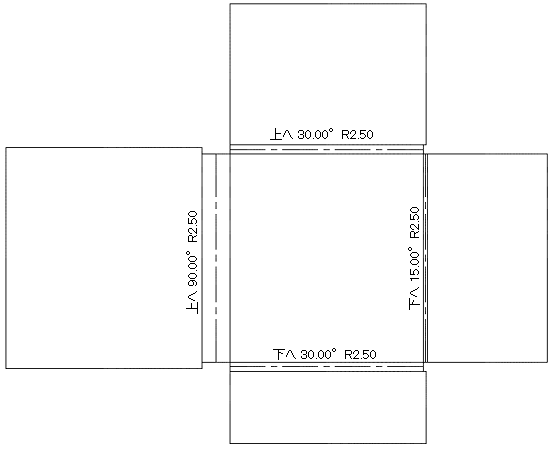

曲げ注記の例

図面の任意のテキストフィールドにモデルプロパティとモデルパラメータを配置します引出線、テキスト、カスタムテーブルまたは寸法を作成または編集する場合、[タイプ]、[プロパティ]の順番に選択してから、をクリックして、プロパティをシートに追加します。
