[寸法を配置]のリファレンス([図面]作業スペース)

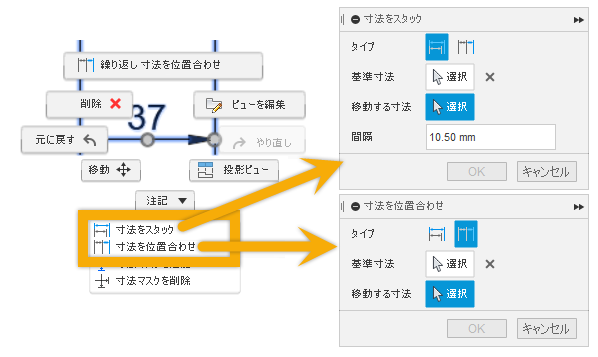

[寸法を配置]ダイアログでは、Fusion の[図面]作業スペース内に長さ寸法または角度寸法を配置できます。

[図面] > [寸法] > [寸法を配置]

タイプ

• スタック: 基準寸法の上または下に寸法をスタックします。
• 位置合わせ: 基準寸法に寸法を位置合わせします。

基準寸法

他のすべての寸法を上下にスタックしたり、位置合わせする寸法を選択します。

移動する寸法

基準寸法の上下にスタックしたり、基準寸法に位置合わせする寸法を選択します。

[間隔] ([スタック]タイプのみ)

既定の間隔(距離)をそのまま使用するか、スタックされた寸法間のカスタム間隔を指定します。
