[パーツ一覧を編集]ダイアログで、Fusion の[図面]作業スペースのシート上でパーツ一覧の構造、テーブル方向、列を編集できます。

[パーツ一覧を編集]ダイアログにアクセスする

現在のシートで、パーツ一覧をダブルクリックします。

構造物

パーツ一覧の構造を選択します。

• [トップ レベル]: トップ レベルのコンポーネントのみを含めます。
• [すべてのレベル]: アセンブリ内のすべてのコンポーネントを含めます。

テーブルの方向

テーブルの行の順序を指定する方向を選択します。

• [上]: 下部にヘッダと列のラベルを表示し、コンポーネントを下から上に並べます。
• [下]: 上部にヘッダと列のラベルを表示し、コンポーネントを上から下に並べます。

上	下

単位

質量単位と質量精度に関して希望のオプションを選択します。

質量

ドロップダウンから質量の単位を選択します。

質量の精度

ドロップダウンから質量の精度を選択します。

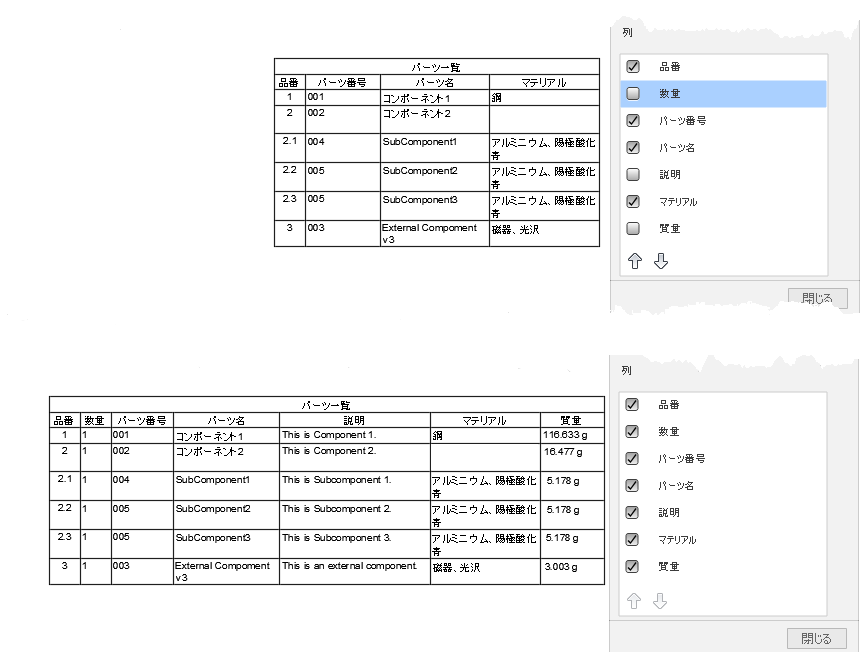

列

パーツ一覧に表示する列を選択し、列の順序を調整します。

• [品番]: 図面ビューでバルーンを持つコンポーネントを識別するための項目番号を表示します。
• [数量]: アセンブリ内のコンポーネントの数量を表示します。
• [パーツ番号]: アセンブリ内のコンポーネントのパーツ番号を表示します。
• [パーツ名]: アセンブリ内のコンポーネントのパーツ名を表示します。
• [説明]: アセンブリ内のコンポーネントの説明を表示します。
• [マテリアル]: アセンブリ内のコンポーネントの物理材料を表示します。
• [質量]: アセンブリ内のコンポーネントの質量を表示します。

列の横にあるチェックボックスをオンにすると、その列がパーツ一覧に含まれます。

列の横にあるチェックボックスをオフにすると、その列がパーツ一覧から除外されます。

選択した列をパーツ一覧の左に移動するには、[上]矢印をクリックします。

選択した列をパーツ一覧の右に移動するには、[下]矢印をクリックします。
