テーパ記号と勾配記号を作成する

Fusion の [図面] 作業スペースにテーパ記号と勾配記号を作成します。

テーパ記号と勾配記号を作成する

1. [記号] > [テーパと勾配] を選択します。

2. テーパ中心線または勾配基線としてオブジェクトのエッジを選択します。

3. テーパまたは勾配オブジェクトを選択します。

4. 始点の位置を選択します。

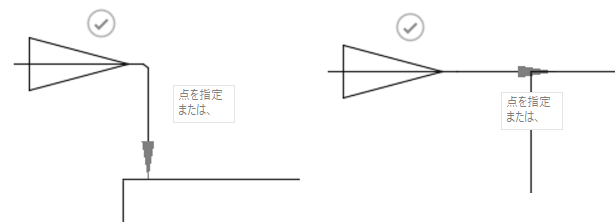

   注: 選択したエッジの範囲内で始点を指定し、エッジからまっすぐ伸びる引出線を作成します。または、エッジの範囲外の始点を選択し、引出補助線を作成します。



5. 次のいずれかを実行します。

   • チェック マークをクリックするか、Enter を押してテーパ記号と勾配記号を配置します。

   • クリックして引出線に曲げラインを作成し、チェック マークをクリックするか、Enter を押してテーパと勾配を配置します。

   • *[テーパと勾配]** ダイアログが表示されます。正しい記号タイプが自動的に選択され、寸法値が計算されます。

6. [テーパと勾配] ダイアログで、[寸法値]の横にある [詳細]メニューをクリックし、比率値をパーセンテージ値に変更します。

7. [OK] を選択します。

テーパ記号と勾配記号を編集する

1. 既存のテーパ記号と勾配記号をダブルクリックします。

   [テーパと勾配] ダイアログが表示されます。

2. 識別子を修正します。

3. [閉じる] をクリックします。

テーパ記号と勾配記号を移動する

1. 既存のテーパ記号と勾配記号をクリックします。
2. 灰色のグリップを使用して移動します。
