溶接記号を作成する

Fusion の [図面] 作業スペースに溶接記号を作成します。

溶接記号を作成する

1. [記号] > [溶接] を選択します。

2. オブジェクトのエッジを選択します。

3. 始点の位置をクリックします。

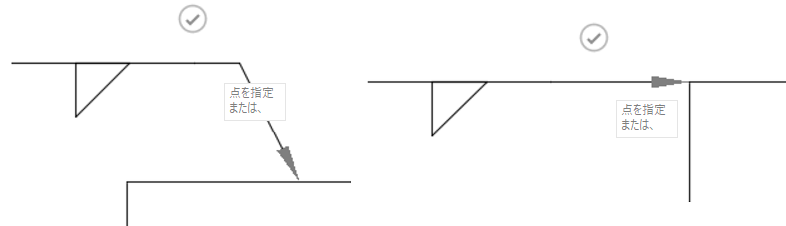

   注: 選択したエッジの範囲内で始点を指定し、エッジからまっすぐ伸びる引出線を作成します。または、エッジの範囲外の始点を選択し、引出補助線を作成します。



4. もう一度クリックして次の点を指定します。

5. 次のいずれかを実行します。

   • チェック マークをクリックするか、Enter を押して溶接記号を配置します。
   • クリックして引出線に曲げ線を作成し、チェック マークをクリックするか、Enter を押して溶接記号を配置します。

6. [溶接] ダイアログで、記号タイプを選択して注釈を追加します。

7. [OK] をクリックします。

サーフェス指示記号引出線を作成する

1. [記号] > [溶接] を選択します。

2. オブジェクトのエッジを選択します。

3. 右クリックしてマーキング メニューを有効にし、 [サーフェス] を選択します。



4. 始点の位置を選択します。

5. 次の点の位置を選択し、溶接記号の引出線を配置します。

6. 次のいずれかを実行します。

   • チェック マークをクリックするか、Enter を押して溶接記号を配置します。
   • もう一度クリックして引出線セグメントを追加します。

溶接記号を編集する

1. 既存の溶接記号をダブルクリックします。

   [溶接]ダイアログが表示されます。

2. 識別子を修正します。

3. [閉じる] をクリックします。

溶接記号を移動する

1. 既存の溶接記号をクリックします。
2. 灰色のグリップを使用して移動します。
