アクティビティ 5: 分解ビューを作成する

このアクティビティの内容:

• 分解ビューを作成します。

前提条件

• アクティビティ 4 を完了していること。

手順

1. 分解ビューを作成します。

   図面には、[アニメーション]作業スペースで作成された分解ビューを含めることもできます。

   1. [作成]ツールバーから、[ベース ビュー]を選択します。



      [ベース ビュー]コマンドは、[作成]ドロップダウン リストにあります。**

      [図面ビュー]ダイアログが開きます。

   2. [図面ビュー]ダイアログで、次の設定を行います。

      • [リプレゼンテーション]を[分解ビュー]に設定します。
      • [スタイル]を[シェード]に設定します。
      • [尺度]を[1:3]に設定します。

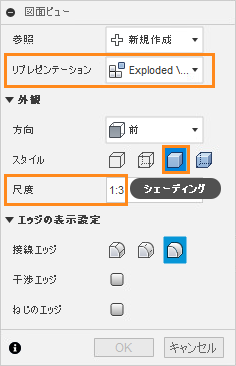

      [図面ビュー]ダイアログ。**

   3. シートの右上の象限をクリックして、ビューを配置します。

   4. [OK]をクリックして分解ビューを生成します。

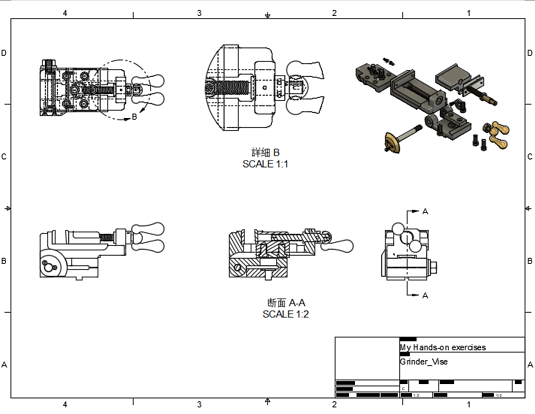

      図面に追加された分解ビュー。**

アクティビティ 5 のサマリー

このアクティビティの内容:

• 分解ビューを作成しました。
