データム ID を作成する

データム ID 記号は、幾何公差記号のデータムフィーチャを識別するためのものです。

データム ID を作成する

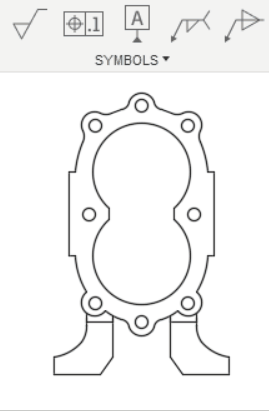

[記号] > [データム ID] を選択します。
オブジェクトのエッジを選択します。
始点の位置をクリックします。

注: 選択したエッジの範囲内で始点を指定し、エッジからまっすぐ伸びる引出線を作成します。または、エッジの範囲外の始点を選択し、引出補助線を作成します。
もう一度クリックして次の点を指定します。
次のいずれかを実行します。
- チェックマークをクリックするか、Enter を押してデータム ID を配置します。
- クリックして、データム ID を 2 つ目の引出線セグメントとともに配置します。

[データム ID]ダイアログで、[識別子]フィールドに文字を入力すると、ID を修正することができます。

注: ISO 規格を使用する場合は、データム注記およびねじ注記を追加することができます。独自の英数字を入力するか、ドロップダウンリストを使用して、使用可能な記号パレットから選択します。

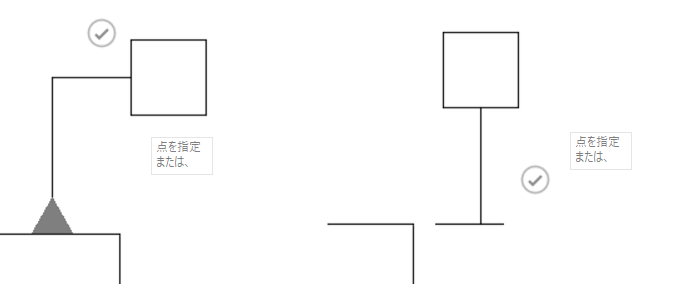

サーフェス指示記号引出線を作成する

注: サーフェス指示記号は、ISO 規格でのみ使用できます。

[記号] > [データム ID] を選択します。
オブジェクトのエッジを選択します。
右クリックしてマーキングメニューをアクティブにし、[サーフェス]を選択します。
始点の位置をクリックします。
次の点の位置をクリックし、データム ID 引出線を配置します。
次のいずれかを実行します。
- チェックマークをクリックするか、Enter を押してデータム ID を配置します。
- クリックして、データム ID を 2 つ目の引出線セグメントとともに配置します。

注: オブジェクトの手前側または向こう側を参照するサーフェスの記号は、ダイアログの[領域]フィールドで変更できます。

データム ID を編集する

既存のデータム ID をダブルクリックします。

[データム ID]ダイアログが表示されます。
識別子を修正します。
[閉じる]をクリックします。

データム ID を移動する

既存のデータム ID をクリックします。
灰色のグリップを使用して移動します。

ヒント

データム ID は常に、参照しているエッジまたはサーフェスの寸法補助線に対して垂直になります。それ以降の引出線セグメントは水平か垂直です。
Fusion は、データム ID を自動入力および自動増分します。たとえば、特定の図面ファイルで、最初に作成するデータム ID の値は A、2 番目に作成するデータム ID の値は B (以下同様)となります。
