オブジェクト スナップ([図面]作業スペース)
オブジェクト上の正確な点を指定します。
オブジェクト スナップを使用すると、Dimension、Section View、Move などのコマンドで点の入力を求められたときに、オブジェクト上の正確な点を指定できます。

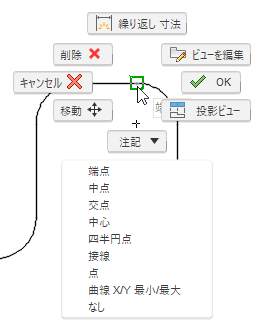

オブジェクト スナップは、マーキング メニュー(右クリック)で使用できます。
オブジェクト スナップには次の機能があります。
| オブジェクト スナップ | 説明 |
|---|---|
| エンドポイント | エッジの終点を指定します。 |
| 中点 | エッジの中点を指定します。 |
| Intersection | 2 つのエッジの交点を指定します。 |
| 中心 | 円形状または円弧エッジの中心点を指定します。 |
| 4 分割 | 円形状または円弧エッジの四半円点を指定します。 |
| [接線] | 円形状または円弧エッジの接点を指定します。 |
| ポイント | スケッチ(参照)ジオメトリ内の点を指定します。 |
| 曲線 X/Y 最小/最大 | 曲線エッジの最も遠い(水平または垂直)点を指定します。 |

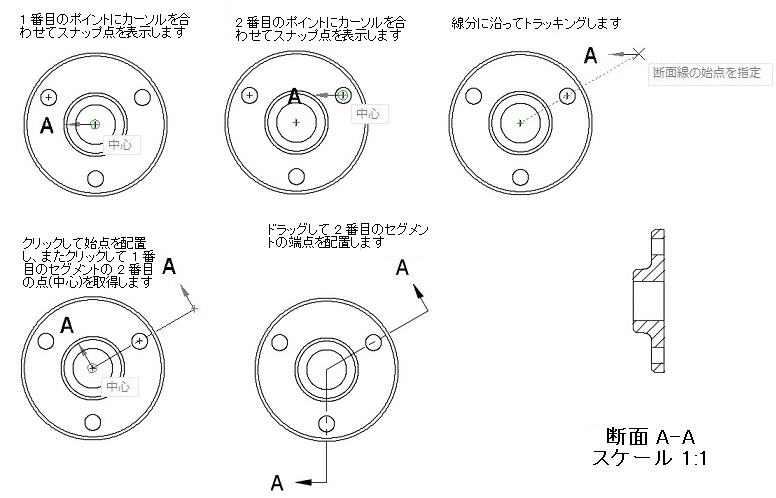

注: 正確な点を指定するには、オブジェクト スナップ トラッキングを使用します。オブジェクト スナップの位置にカーソルを合わせ、線に沿ってトラッキングします。
ヒント

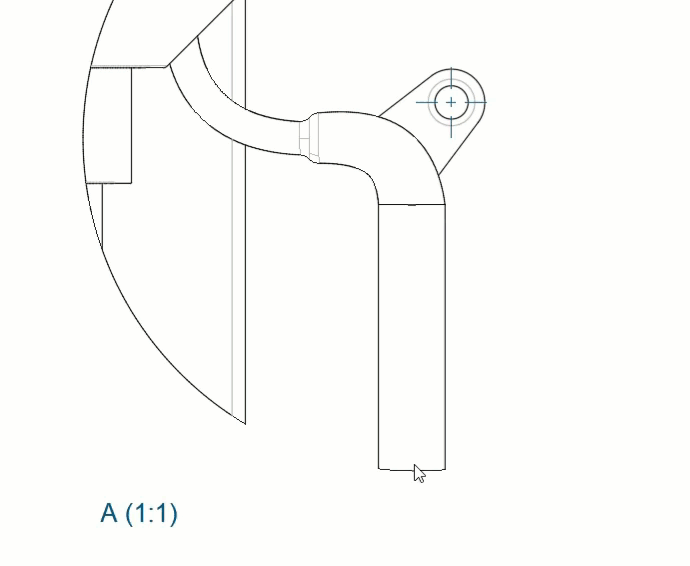

寸法を配置するときは、[曲線 X/Y 最小/最大]スナップを使用して、曲線エッジの最も遠い点に寸法を指定します。
