AutoCAD DWG 表題欄を準備する

AutoCAD で作成した DWG ファイルを使用して、Fusion でカスタムの表題欄を作成することができます。

この操作を行う前に、DWG ファイル内のジオメトリ、テキスト、属性、イメージが互換性を持つようにし、Fusion の[図面]作業スペースにスムーズに挿入できるようにする必要があります。

モデル空間とペーパー空間

AutoCAD で、表題欄のジオメトリ、テキスト、属性、イメージがすべて、ペーパー空間ではなくモデル空間に配置されていることを確認します。

WCS 原点

AutoCAD で、表題欄の右下隅がモデル空間の WCS 原点(0,0)に配置されていることを確認します。

属性定義

[表題欄]コンテキスト環境で属性を直接作成することはできますが、Fusion は AutoCAD の属性を認識し、Fusion の属性に変換します。

AutoCAD で、DWG ファイルに属性定義を作成します。

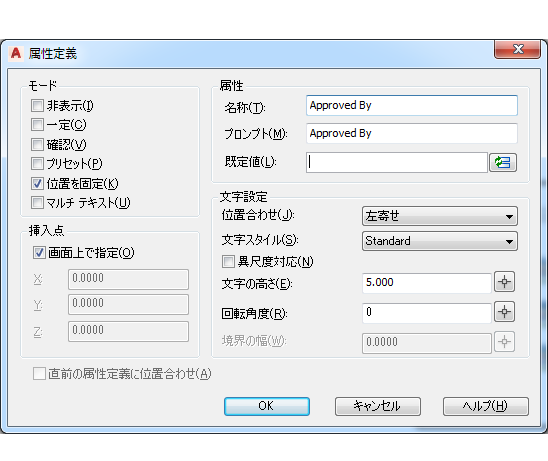

1. AutoCAD のコマンド ラインで、[属性定義]コマンドを入力します。

   [属性定義]ダイアログが表示されます。

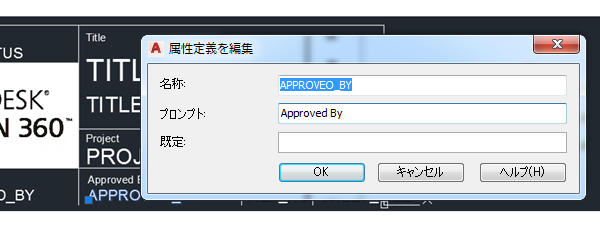

2. タグを追加します。

   タグは、図面内のテキストの位置を識別し、AutoCAD でのみ表示されます。

3. プロンプトを追加します。

   プロンプトは、属性を識別するために、Fusion にキャンバスを表示するテキストです。

4. 既定のテキストを追加します(任意に指定できます)。

   既定は、既定で表示される属性値です。

   注: [位置をロック]設定では、属性を所定の位置にロックするため、Fusion のキャンバスで移動することはできません。[位置をロック]をオフにすると、グリップを使用してキャンバス内で属性を移動できます。

5. タグを DWG に配置します。

イメージ

AutoCAD で、表題欄にイメージを含めるには、IMAGEATTACH[イメージ アタッチ]コマンドを使用します。

境界（Border）

AutoCAD では、境界のジオメトリを作成して Fusion 図面に含めることができます。

1. 境界のジオメトリとテキストを作成します。
2. AutoCAD で境界のサイズを設定して Fusion 図面のシート サイズと一致するようにします。

DWG ファイル名

DWG ファイルを保存する場合は、ファイル名が一意であること、Fusion 図面内の既存の表題欄の名前と一致していないことを確認します。

サポートされないオブジェクト

AutoCAD で、サポートされていないオブジェクトを DWG ファイルから削除してから、Fusion でそのファイルを使用して新しい表題欄を作成します。

フリーズ状態または非表示の画層上にある場合でも、次の AutoCAD オブジェクトはサポートされません。

• ブロック(ネストされたブロックやブロック定義を含む)
• フィールド
• 外部参照
• 3D ジオメトリ
• カスタム オブジェクト(AEC オブジェクトとプロキシ オブジェクトを含む)
• 点群
• 地理的位置オブジェクト

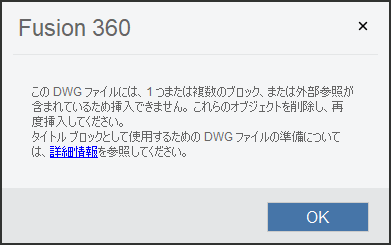

DWG ファイルにブロック、ネストされたブロック、ブロック定義、または外部参照が含まれている場合、挿入されません。次の警告メッセージが表示されます。

Fusion では、フィールド、3D ジオメトリ、カスタム オブジェクト、および地理的位置オブジェクトが自動的に削除されます。

AutoCAD でサポートされていないオブジェクトを削除する

AutoCAD で、サポートされていないオブジェクトを削除するには、次の方法を使用します。

• WBLOCK[ブロック書き出し]コマンドを使用すると、DWG のブロックを作成し、ブロックを DWG ファイルとして保存することができます。
• DWG ファイル内のすべての画層をオンにしてフリーズ解除し、DWG ファイル内のすべての画層からサポートされていないオブジェクトをすべて削除します。
• INSERT[ブロック挿入]タブにナビゲートし、DWG ファイルにブロックまたはブロック定義が存在しないことを確認します。
• DWG ファイルからすべてのブロックとネストされたブロックを削除するには、EXPLODE[分解]コマンドを使用します。
• DWG ファイルからすべてのブロック定義を削除するには、PURGE[名前削除]コマンドを使用します。
