デザインのスケッチを図面に含めたり、スケッチのみを含むデザインをドキュメント化する図面を作成することができます。

デザインのスケッチは参照ノードに表示されます。

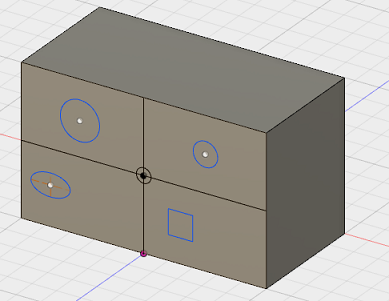

3D コンポーネントおよびスケッチを含むデザイン

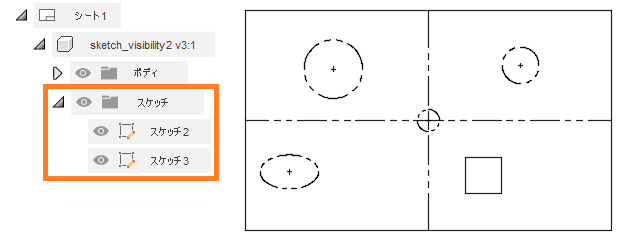

3D コンポーネントとスケッチの両方を含むデザインの図面を作成すると、スケッチはブラウザに表示されますが、既定では非表示になっています。ベース ビューでスケッチを表示する場合は、次の操作を行う必要があります。

• スケッチの表示設定をオンに切り替える
• スケッチ平面を表示するようにベース ビューの方向を設定する

たとえば、次のスケッチの場合、ベース ビューの[方向]設定を[前]に設定する必要があります。

スケッチのみを含むデザイン

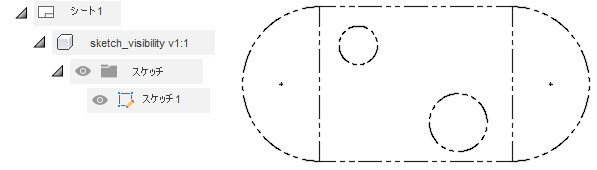

スケッチのみを含むデザインの図面を作成すると、スケッチがブラウザに表示され、既定で表示されます。ベース ビューでスケッチを表示する場合は、次の操作を行う必要があります。

• スケッチ平面を表示するようにベース ビューの方向を設定する

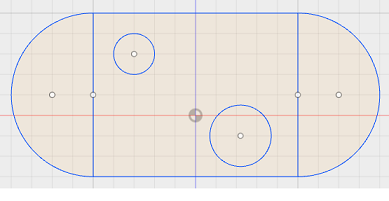

たとえば、次のスケッチの場合、ベース ビューの[方向]設定を[上]に設定する必要があります。
