アクティビティ 6: 基板の裏面コンポーネントを選択する

このアクティビティでは、基板の裏面コンポーネントを選択し、[検査]パネルで詳細を確認します。これにより、基板の異なる画層にあるコンポーネントとそのプロパティをすばやく識別することができます。

前提条件

[デザインマネージャ] パネルの [ブラウザ] タブで、 [表示] ドロップダウンリストから [コンポーネント] を選択します。
[コンポーネントセット]リストで、 [裏面コンポーネント] をクリックします。

注: 選択したコンポーネントの詳細は、[検査]パネルの[コンポーネントのプロパティ]グループで確認できます。
[コンポーネント] リストで、裏面コンポーネントの範囲を確認します。キャンバス上で 1 つまたは複数のコンポーネントをクリックすると、拡大ズームされます。

注: 名前ラベルは、基板の裏面に印字されるため、逆さまに表示されます。
[選択フィルタ] パネルをクリックします。
[タイプ]領域で [コンポーネント] をクリックし、[画層]グループで [裏面] をクリックします。

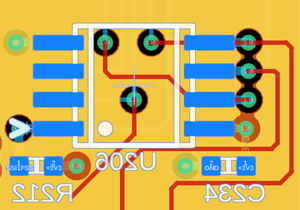

回路基板上に、対象領域を囲むようにウィンドウ選択用の長方形を描画します。裏面コンポーネントは白色のアウトラインと青色のパッドでハイライト表示されます。

注: コンポーネントは、[検査]パネルの[選択したオブジェクト]リストにも表示されます。ここから選択すると、プロパティは上の[コンポーネントのプロパティ]グループに表示されます。

このアクティビティでは、[選択フィルタ]を使用して、基板の下の画層にあるコンポーネントを選択しました。これにより、[検査]パネルで詳細を確認できるようになりました。
