アクティビティ 3: コンポーネントを移動する

このアクティビティでは、キャンバスにあるコンポーネントの関連シンボルを、回路図デザインの位置の値に従って移動します。これにより、コンポーネントを垂直または水平に整列させることができます。

前提条件

• アクティビティ 2 を完了していること。

手順

1. [デザイン マネージャ]パネルの[ブラウザ]タブで [シート 1/4] をクリックします。

2. [表示]ドロップダウン リストで、 [コンポーネント] を選択します。

3. その後、[コンポーネント検索]ボックスに C* と入力します。

4. [Ctrl]を押しながら、リストから [C228] 、 [C222] 、 [C229] 、および [C224] をクリックします。コンデンサは、キャンバス上に黒枠でハイライト表示されます。

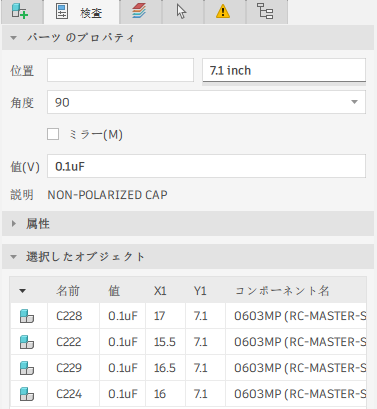

5. [検査]パネルの[パーツのプロパティ]グループで、[位置]の値が共通して 7.1 インチであることを確認します。これは、垂直方向の位置合わせを示す Y 値です。[選択したオブジェクト]グループの[Y1]列でも、この値を確認できます。



6. [パーツのプロパティ]グループで、[位置]の値を 7.2 インチに変更し、 [Enter] を押します。4 つのコンデンサがすべてキャンバス上で上方向に移動していることがわかります。

7. 変更を元に戻すには、 [元に戻す] をクリックします。

   注: 別の方法として、[角度]の値を 180 度に変更してから、90 度に戻すこともできます。

アクティビティ 3 のサマリー

このアクティビティでは、キャンバスにあるコンポーネントの関連シンボルを、回路図デザインの位置の値に従って移動しました。
