アクティビティ 1: 2 つのデザイン間の同期を復元する

このアクティビティでは、Tubescreamer Electronics Design の回路図と PCB 間の同期を復元します。

前提条件

データファイルの場所: [電子設計サンプル] > [シンクロナイザのチュートリアル]。

手順

必要に応じて、 [データパネルを表示] をクリックし、 [サンプル] > [電子設計サンプル] > [シンクロナイザのチュートリアル] に移動し、 Tubescreamer C Electronics Design を右クリックして、[開く]をクリックします。
Tubescreamer C の回路図および基板の関連ドキュメントも開いていることを確認します。[Tubescream C Board] タブをクリックし、キャンバスの上部に、回路図と PCB の同期が非アクティブになっているというメッセージが表示されていることを確認します。
Tubescreamer C Electronics Design に戻り、 [ファイル] > [名前を付けて保存] をクリックし、 [場所] 矢印をクリックして [新規フォルダ] を選択します。
フォルダにわかりやすい名前を付けて、 [保存] をクリックします。この操作により、3 つの Tubescreamer のデザインのうちの 1 つが保存されます。
Tubescreamer の他の 2 つのデザインは、作成されたフォルダに自動的に保存され、両方の名前が Tubescreamer C Electronics Design となります。名前変更します。
1. 回路図を右クリックし、コンテキストメニューから [名前変更] をクリックします。
2. Tubescreamer C Schematic と入力します。
3. 2D PCB を右クリックし、コンテキストメニューから [名前変更] をクリックします。
4. Tuberscreamer C Board と入力します。
[Tubescream C Schematic] タブをクリックします。
[検証] > [検証] > [同期] をクリックします。

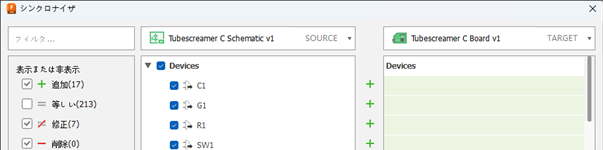

Tubescreamer C Schematic は、左側の列のソースとして、Tubescreamer C Board は右側の列のターゲットとして、[シンクロナイザ]ダイアログに表示されます。

注: 2 つの列の間には、次の情報が表示されます。
- 緑色のプラス記号は、同期中に追加されるターゲットにないコンポーネントとネットを示します。
- 赤色のマイナス記号は、基板に追加されたコンポーネントが同期によって削除されることを示します。
- 不等号は、ターゲットで変更され、同期されると元の状態に復元されるコンポーネントとネットを示します。
提案された同期の変更を確認したら、シンクロナイザで [実行] をクリックして基板に適用します。

注: すべての変更を適用するには、同期を複数回実行する必要がある場合があります。最終的には、回路図デザインからシンクロナイザを実行すると、それ以上の変更は必要ないか、または軽微な手動修正のみが必要であることが示されるはずです。

アクティビティ 1 のサマリー

このアクティビティでは、Tubescreamer C Schematic と Tubescreamer C Board のデザイン間の同期を復元しました。
