アクティビティ 2: 2 つのデザインのバリアントのコンポーネントを比較する

このアクティビティでは、Tubescreamer C Schematic と Tuberscreamer Electronics Design の 2 番目の PCB のコンポーネントを比較します。

前提条件

• アクティビティ 1 を完了していること。
• Tubescreamer C Board は閉じ、Tubescreamer C Schematic は開いたままにします。

手順

1. 必要に応じて [データ パネルを表示] をクリックし、 [サンプル] > [電子設計サンプル] > [シンクロナイザのチュートリアル] にナビゲートして、Tubescreamer D Electronics Design 基板を開きます。

2. 前のアクティビティの場所に保存します。

3. 前のアクティビティから Tubescreamer C Schematic を開きます。

4. [検証] > [検証] > [同期] をクリックします。

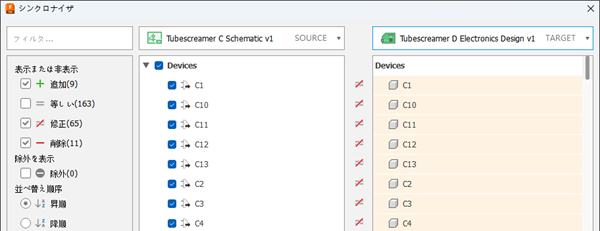

5. [シンクロナイザ]ダイアログで、左側の列のソースとして Tubescreamer C Schematic を残し、右側の列のターゲットとして Tubescreamer D Electronics Design を選択します。



   この表示は、Tubescreamer D を作成するために Tubescreamer C に適用されたデザイン変更を調べるために役立ちます。

   注: 列に含まれている情報が少ない場合、この基板または回路図のコンポーネントを含むライブラリが有効になっていないことを意味します。

6. デザイン変更を確認したら、[同期]ダイアログで [閉じる] をクリックして、2 つのデザインを変更せずに残します。

アクティビティ 2 のサマリー

このアクティビティでは、Tubescreamer C Schematic と Tubescreamer D Electronics Design の PCB のコンポーネントを比較しました。
