比較ビューで複数の結果を検討する

最大 4 つの結果を同時に視覚的に検討して比較します。結果ビューが同期されます。

操作方法

4 つのメイン ビューのいずれかで比較ビューを開くには、以下を行います。

1. 最大 4 つの結果を選択します。
2. [複数選択]カードで、 をクリックします。

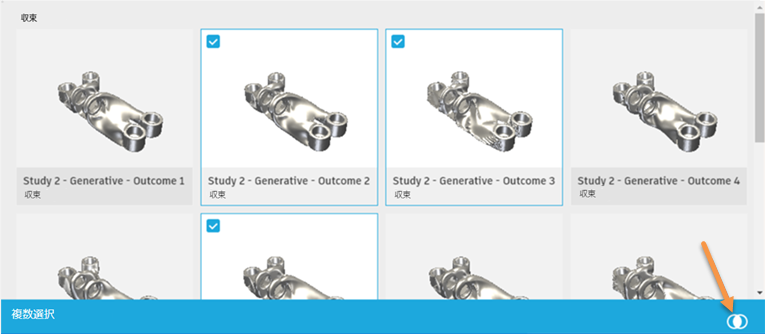

例 1: サムネイル ビュー から比較ビューを開きます。

例 2:

結果ビューから比較ビューを開き、他の結果をそこに追加することもできます。

1. [検討]タブで、[表示] > [サムネイル] をクリックし、結果のサムネイルをクリックします。

   この結果が結果ビューで開きます。

2. [結果ビュー]タブで、[比較] > [比較] をクリックします。

3. 比較ビューに追加する結果のサムネイルでチェック ボックスをオンにします。

   注: 比較ビューでは、最大 4 つの結果を表示できます。

比較ビューを使用するには

目的...	必要な操作
新しい結果を比較ビューに追加する	[結果ビュー]タブで、[比較] > [比較] をクリックします。次に、結果を選択します。 最大 4 つの結果を表示できます。
比較ビューから結果を削除する	結果ビューの右上隅で、 をクリックします。
結果のプロパティを表示する	結果ビューをクリックします。
結果の表示を操作する	右側の結果ビュー ツールバーを使用します。結果ビューが同期されます。 注: ツールバーはウィンドウのサイズに基づいて折りたたまれます。
結果の 3D ビューを表示する	[結果ビュー]タブで、[表示] > [モデル ビュー] をクリックします。
結果の透視ビューを表示します。これにより、結果の生成時に発生する可能性のある(ボイドと呼ばれる)内部の空の空間を確認することができます。	[結果ビュー]タブで、[表示] > [透視ビュー] をクリックします。
結果に応力分布マップを表示する	[結果ビュー]タブで、[表示] > [応力ビュー] をクリックします。
結果から作成したデザインのプレビューを表示します。これにより、エクスポートする前にデザインを表示することができます。これは既定のビューです。 プレビューを閉じるには、いずれかの結果ビューの左上隅にある をクリックします。 ヒント: プレビューは、最終的な結果の反復の場合にのみ使用できます。	[結果ビュー]タブで、[表示] > [デザイン プレビュー] をクリックします。
スタディの設定の保持ジオメトリを結果に表示する	[結果ビュー]タブで、[表示] > [保持ジオメトリ ビュー] をクリックします。
スタディの設定の障害物ジオメトリを結果に表示する	[結果ビュー]タブで、[表示] > [障害物ジオメトリ ビュー] をクリックします。
スタディの設定の開始形状を結果に表示する	[結果ビュー]タブで、[表示] > [開始形状ビュー] をクリックします。
現在の結果の反復から、編集可能な 3D デザインを作成する	[結果ビュー]タブで、[作成] > [結果からのデザイン] をクリックします。 ジョブ ステータスを追跡するには、ビューの左上隅にあるカラー ボタンを表示します。デザインが準備できたら、別のタブで開き、T スプライン ツールを使用して編集します。
現在の結果の反復から、メッシュがモデルのサーフェスを表す 3D デザインを作成する	[結果ビュー]タブで、[作成] > [結果からのメッシュ デザイン] をクリックします。 ジョブ ステータスを追跡するには、ビューの左上隅にあるカラー ステータス ボタンを参照します。デザインが準備できたら、別のタブで開きます。
各ジェネレーティブ ジョブの処理ステータスを追跡し、結果を表示して、正常に完了したジョブのデザインを開く	[結果ビュー]タブで、[作成] > [ジョブ ステータス] をクリックします。
