ジェネレーティブ デザインの概要
Fusion のジェネレーティブ デザインを使用して、ジオメトリ、パフォーマンス、製造の要件を満たす複数のデザインを作成します。次にデザインを検討し、製造に最適な 1 つを選択することができます。
ジェネレーティブ デザインとは
ジェネレーティブ デザインとは、ジオメトリ、製造可能性、パフォーマンス上の制約を持つパーツをデザインする新たな方法を見つけるのに役立つ、多目的デザイン検討ツールです。初期入力を指定すると、単一のクラウド解析を使用して複数の編集可能なデザイン ソリューションが自動的に提供されます。ジェネレーティブ デザインを使用すると、人間の限界を超えたデザインを行い、他の方法では考えられないような製造可能なソリューションを開発することができます。
この短いビデオを見て、Fusion のジェネレーティブ デザインで何を実現できるかを学習します。

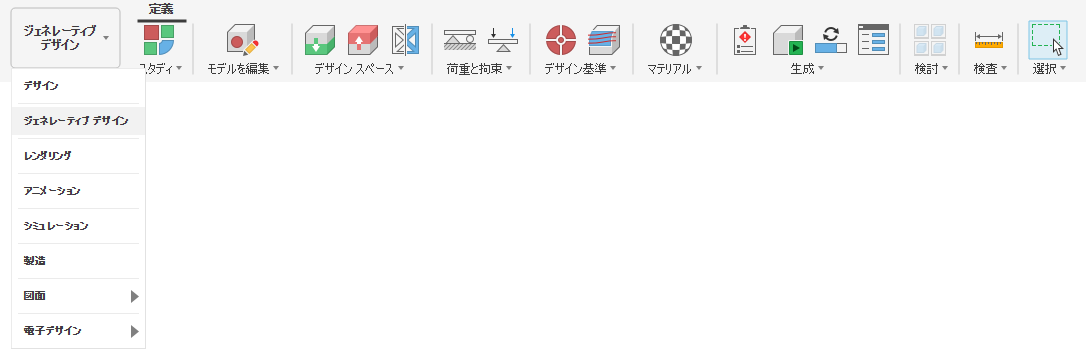

[ジェネレーティブ デザイン]作業スペースにアクセスする
ジェネレーティブ デザインを使用するには、ジェネレーティブ デザイン 作業スペースで作業する必要があります。この作業スペースには、**[作業スペース]メニュー**リストからアクセスできます。
ジェネレーティブ デザインにアクセスするには、次のいずれかの資格が必要です。
- Fusion の商用サブスクリプション。
- Fusion のアクティブな体験版。
- Fusion の現在のスタートアップ ライセンス。
- Fusion の有効な教育機関限定ライセンス。
ジェネレーティブ デザインのタスクを実行するには、次のいずれかの方法を使用します。
Fusion Simulation Extension を使用して、制限なく多数のスタディを生成します。
スタディを生成するたびにトークンを使用します(Fusion Simulation Extension または 14 日間の延長の試用期間を除く)。
ジェネレーティブ デザインの作業スペースが表示されない場合は、次の短いビデオをご覧ください。
ジェネレーティブ デザイン ワークフロー
ジェネレーティブ デザインの作業スペースでは、ジェネレーティブ デザインのパーツを作成するためのさまざまな過程において、ツールを使用します。これらの過程は次のとおりです。
- モデルを編集して、ジェネレーティブ スタディの要件に固有の変更を加えます。
- スタディを設定するには、デザイン空間、条件、および基準を指定します。
- 結果を生成および検討して、要件を満たす製造に適したソリューションを特定します。
Fusion のジェネレーティブ デザインを使用して、結果を生成する一般的なワークフローの例
ジェネレーティブ デザインの作業スペース、その基本ツール、および主なワークフローについて理解するには、「チュートリアル: GE ブラケットのクイック スタート」を参照してください。
ジェネレーティブ デザインの主な利点を示す例
ジェネレーティブ デザインには、デザインおよび製造プロセスの改善に役立つさまざまなアプリケーションが多数用意されています。ここでは、Fusion のお客様がジェネレーティブ デザインを使用してプロセスを改善する方法の例をいくつか示します。
| 例 | 利点 |
|---|---|
 |
製造可能な結果 ジェネレーティブ デザインを使用して複数の製造方法を評価し、製品の耐久性を向上および最適化するとともに弱点を解消するためのソリューションを見つけます。 MJK Performance 社は、ジェネレーティブ デザインを使用して、ドラッグ バイク用のトリプル クランプのセットを作成しました。その結果、より軽くて丈夫なだけでなく、スタイリッシュな、2.5 軸加工機で加工できるデザインが完成しました。詳細はこちら。 |
 |
迅速なプロトタイプ作成 パフォーマンス標準を維持し、デザイン目標を達成し、エンジニアリング上の制約を考慮しながら、質量と材料の使用を最小限に抑えるソリューションをすばやく特定します。 VOLVE 社は、AI を活用したデザインとフライト シミュレーション、Fusion のジェネレーティブ デザイン ツールを組み合わせ、軽量で高剛性のレーシング ドローンのフレーム設計を自動化しました。詳細はこちら。 |
 |
軽量化 ジェネレーティブ デザインを使用して材料の使用量を削減することで生産の無駄を削減し、軽量化と持続可能性の目標を達成します。また、異なるタイプの材料を使用した場合の影響を調べることもできます。 Briggs Automotive Company 社は、ジェネレーティブ デザインを使用して、世界最軽量のホイールを作成しました。BAC 社は、わずか 2.2 キログラム (4,8 lbs)の、従来品と比較して 35% も軽量で、これまで通り CNC ミルによる製造が可能なホイールの制作に成功しました。詳細はこちら。 |
 |
コスト削減 複数のコンポーネントをソリッドパーツに統合し、アセンブリ コストの削減とサプライ チェーンの簡素化を可能にする、さまざまな設計ソリューションを検討できます。 PIX Moving 社は、Fusion の、ジェネレーティブ デザイン、ロボティックス、3D プリントを使用して、自動車の製造方法を分散化させています。詳細はこちら。 |
便利なリンク
Fusion のジェネレーティブ デザインに関する知識を深めるには、次のリソースを使用します。
チュートリアル: この学習コンテンツの領域は、さまざまなタスクを手順を追って詳細に説明する一連のチュートリアルで構成されています。Fusion でジェネレーティブ デザインを使い始めるためには非常に良い方法です。
ジェネレーティブ デザインの学習パス: このパスには、ジェネレーティブ ワークフロー、主な機能、およびコンセプトを説明するビデオを含む、 5 つのコースがあります。Fusion でジェネレーティブ デザインを始めるには、5 つのコースを順番に完了することをお勧めします。
FusionYouTube チャンネル: このチャンネルでは、Fusion の使用方法に関する一般的で役立つ動画が配信されています。また、ジェネレーティブ デザインに特化した動画もここから見つけることができます。
認定を取得: このページには、製造向けジェネレーティブ デザインの Autodesk Certified Expert 認定に関する詳細が記載されています。認定試験の準備と取得方法
自動モデリング: 開発プロセスを加速するためのヒントを提供する新しい自動モデリング ツールをお試しください。デザインの接続点と回避するジオメトリを選択するだけで、Fusion は考慮すべきさまざまなジオメトリの候補を自動的に生成します。
その他のヒント
360 ライブ: ジェネレーティブ デザインのヒントとテクニック
