保持ジオメトリ

保持ジオメトリは、デザインスペースのジオメトリタイプの 1 つです。保持ジオメトリをボディに割り当てて、デザインの最終形状に組み込みます。

保持ジオメトリを割り当てられたボディは、キャンバスに緑色で表示されます。これらは結果の生成時に変化しません。

結果を生成するには、1 つまたは複数のボディを保持ジオメトリとして使用する必要があります。

保持ジオメトリを割り当てる

[保持ジオメトリ] を使用して、このジオメトリタイプを割り当てます。これには[ジェネレーティブデザイン]ツールバーの[デザインスペース]パネルからアクセスします。

[ジェネレーティブデザイン]ツールバーの[モデルを編集]パネルのツールを使用して、保持ジオメトリを表すボディを作成します。次に、保持ジオメトリをボディに割り当てる必要があります。

保持ジオメトリは、デザインの最終形状に必要な最小のジオメトリを表す必要があります。デザインのパフォーマンスと機能に不可欠のジオメトリの断面が含まれている必要があります。

保持ジオメトリに含めることができるのは、次のとおりです。

保持ジオメトリには、任意の荷重や拘束を適用します。そのデザインが、意図された環境での使用に適していることを保証します。荷重や拘束をスタディ内のすべての保持ジオメトリに適用することをお勧めします。

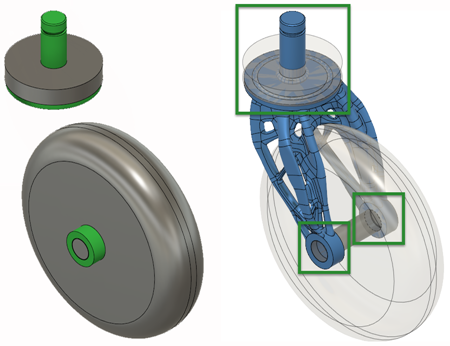

保持ジオメトリのキャスタという用語の例

このホイールキャスタの場合、保持ジオメトリ(緑色)を上部の別のオブジェクトとの接続を表すボディ、および軸との接続を表すボディに割り当てます。
