[ジェネレーティブ デザイン]作業スペースのピン拘束
ターゲット円柱面が半径方向、軸方向、または接線方向に移動または変形しないようにする拘束。
ピン拘束は、円柱座標系に基づいて選択されている円柱面に適用されます。
| 選択対象 | 結果 |
|---|---|
| 径方向 | 円柱面に沿ったノードが径方向に移動または変形できなくなります。 |
| 軸方向 | 円柱面に沿ったノードが軸方向に移動できなくなります。 |
| 接線方向 | 円柱面に沿ったノードが接線方向に移動できなくなります(円柱が自身の軸を中心に回転することができなくなります)。 |

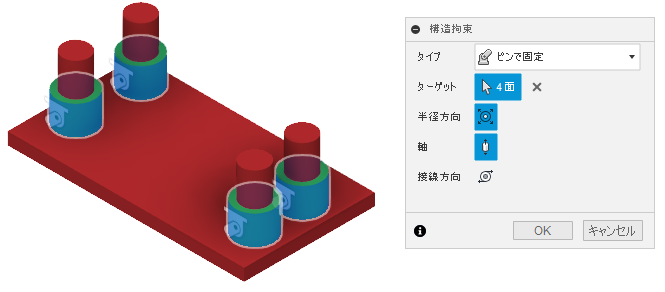

4 つの面に対して半径方向および軸方向に適用したピン拘束の例。
