[ジェネレーティブ デザイン]作業スペースで対称平面を定義する
ジェネレーティブ モデルで対称平面を定義する方法について説明します。
[定義]タブで、[デザイン スペース] > [対称平面]
をクリックします。[対称平面]ダイアログが開きます。
キャンバス上で、1 つまたは複数の構築平面を選択します。
ヒント: [モデルを編集]コンテキスト環境で構築平面を作成することができます。これを開くには、ツールバーで[モデルを編集]
をクリックします。次に、[モデルのソリッドを編集]タブで、[構築]パネルのツールを使用して、構築平面を作成します。
[OK]をクリックします。
結果の生成が完了すると、[検討]コンテキスト環境で、対称の結果に
アイコンがマークされます。

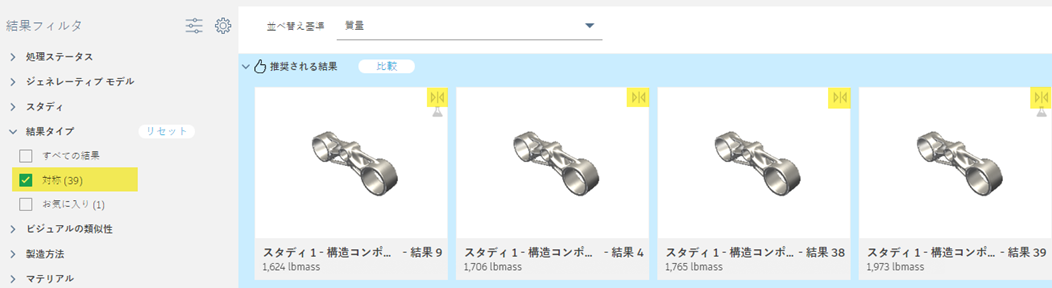

対称の結果のみを表示するには、[結果フィルタ]ペインで、[結果タイプ]セクションに移動し、[対称]フィルタの上にマウス カーソルを合わせて、その横にある[分離]をクリックします。
