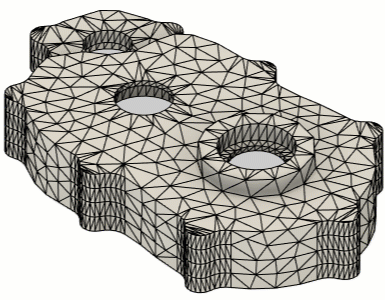

メッシュ ボディを挿入する

[メッシュを挿入] ツールを使用して、STL ファイル、OBJ ファイル、または 3MF ファイルをメッシュ ボディとして Fusion のデザイン内のアクティブなコンポーネントに挿入します。

1. [デザイン]作業スペースの[メッシュ]タブで、[作成] > [メッシュを挿入] を選択します。

   [開く]ダイアログが表示されます。

2. ダイアログで、1 つまたは複数のファイル(STL、OBJ、または 3MF)にナビゲートして選択します。

3. [開く]をクリックします。

   [メッシュを挿入]ダイアログが表示され、メッシュ ボディのプレビューがキャンバスに表示されます。

4. ダイアログで、[単位のタイプ]を選択します。

   • [センチメートル]: 元のファイルの 1 単位は 1 センチメートルです。
   • [ミリメートル]
   • [メートル]
   • [インチ]
   • [フィート]

5. メッシュ ボディの[位置]を調整します。

   • [上方向を反転]をクリックすると、Y 軸と Z 軸の方向が反転されます。
   • [中心]をクリックすると、メッシュ ボディの中心がアクティブなコンポーネントの原点に配置されます。
   • [地面に移動]をクリックすると、メッシュ ボディの下部がアクティブなコンポーネントのグラウンド面に配置されます。
   • キャンバスで、距離、平面、または回転のマニピュレータ ハンドルをドラッグします。
   • X、Y、Z の距離と角度の値として特定の数値を入力します。
   • [リセット]をクリックすると、メッシュ ボディの既定の位置の値がリセットされます。

6. [OK]をクリックします。

ファイルがメッシュ ボディとしてアクティブなコンポーネントに挿入され、キャンバスとブラウザに表示されます。メッシュ基準フィーチャがタイムラインに表示されます。

ヒント

• Shift+F を押して、メッシュ ボディ上にメッシュ面グループを表示します。
• メッシュ ボディ上のすべての面が、単一の面のグループに結合されます。[面グループを生成]を使用すると、メッシュ ボディ上に面のグループが生成され、リファインされます。面のグループを使用すると、下流での修正をコントロールし、[メッシュを変換]を使用する場合に優れた結果を得ることができます。
• 既存の色とテクスチャの情報が含まれている OBJ ファイルまたは 3MF ファイルを挿入すると、キャンバスのメッシュ ボディに表示されます。Shift+F を押してメッシュ面グループを非表示にし、代わりに色とテクスチャを表示します。
  • 色とテクスチャが表示されない場合は、[基本設定]ダイアログを開き、[マテリアル]セクションで[別の外観を適用]をオフにします。
• 複数のファイルを選択して同時に挿入します。2 つ以上の異なるファイル タイプを選択する場合は、[メッシュを尺度指定]または[移動/コピー]を使用して、挿入後にサイズと位置を調整します。
